XS1550U-10P-PWR交换机是一款全千兆非管型POE以太网交换机产品，提供8个10/100/1000Mbps自适应端口和2个100/1000Mbps SFP光口，所有端口支持线速转发。该产品高集成度设计、轻便、操作简单，适用于中小型办公和家庭网络。该交换机为您提供了一个简单、经济、标准和高性能的网络应用方案，是提升部门和工作组性能的理想选择。该交换机前面板提供简单易懂的LED指示灯，使您可以快速判断交换机的工作状态，帮助诊断网络故障。
XS1550U-10P-PWR的8个RJ45端口都具有PoE供电功能，支持IEEE802.3at标准，向下兼容IEEE802.3af标准，可作为以太网供电设备，能自动检测识别符合标准的受电设备，并通过网线为其供电。使用简单方便，无需配置，即插即用，可灵活扩展家庭、办公室网络而不受电力线布局限制。
XS1550U-10P-PWR示意图1-1如下：

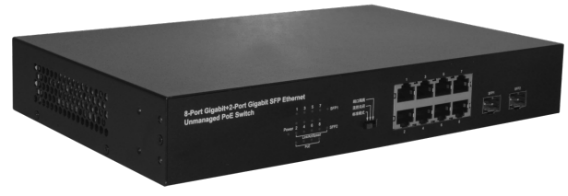

图 1- 1 XS1550U-10P-PWR交换机示意图
表 1‑ 1 规格参数
|
产品型号 |
XS1550U-10P-PWR |
|
|
支持的端口 |
8个10/100/1000Mbps自适应以太网端口（Auto MDI/MDIX） 2个千兆SFP端口 |
|
|
工作模式 |
普通模式 |
所有端口之间互通 |
|
关闭流控模式 |
关闭所有端口流控功能，所有端口之间互通 |
|
|
端口隔离模式 |
1~8口之间不能相互通信，但都能和光口SFP1-SFP2口进行通信 |
|
|
电源 |
交流（AC）输入： 额定电压范围：100-240V~ 最大电压范围：90-264V~ 频率：50-60Hz 额定电流：2.5A |
|
|
PoE功能 |
同时支持IEEE802.3af及IEEE802.3at的供电标准，单口PoE最大输出功率30W，整机支持最大PoE输出功率120W。PoE供电口输出电压53.5V。 |
|
|
供电线序 |
12+，36- |
|
|
整机功耗 |
142W(max) |
|
|
工作温度 |
0ºC ~ 45ºC |
|
|
存储温度 |
-40ºC ~ 70ºC |
|
|
工作湿度 |
10% ~ 90% RH |
|
|
存储湿度 |
5% ~ 90% RH |
|
|
风扇 |
无风扇 |
|
|
尺寸（长×宽×高） |
280*180*44.3mm |
|
1.3.1前面板
XS1550U-10P-PWR交换机前面板提供有8个10/100/1000Base-T自适应以太网端口、2个千兆SFP端口，一个拨动开关和一系列LED指示灯，如图1-2所示：

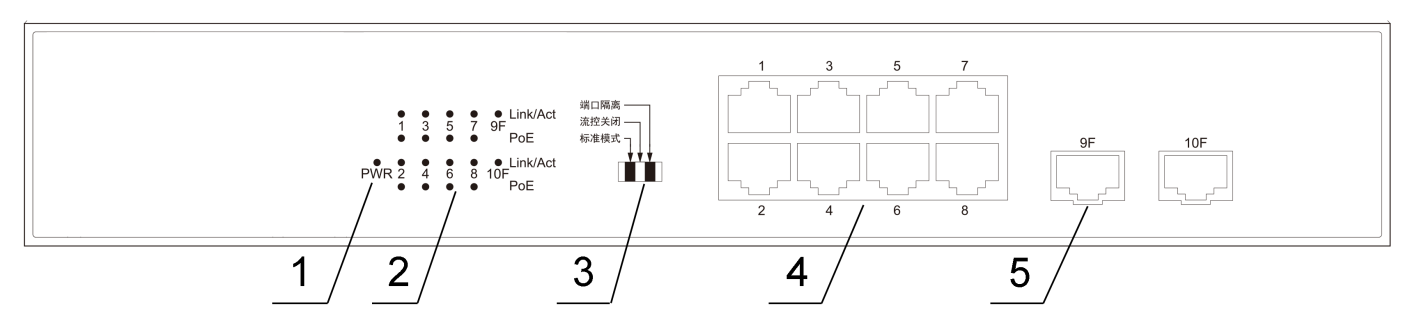

图 1- 2 XS1550U-10P-PWR前面板
|
【注释】 |
1、Power状态指示灯 2、10/100/1000Base-T Link/Act指示灯 3、拨动开关 4、10/100/1000Base-T自适应以太网端口 5、千兆SFP端口 |
1.3.2后面板
XS1550U-10P-PWR交换机后面板提供交流电源输入接口和接地柱，如图1-3所示：
图 1- 3 XS1550U-10P-PWR后面板
|
【注释】 |
1、三芯交流电源接口 2、接地柱 |
1.3.3指示灯
表 1‑ 2 指示灯说明
|
指示灯 |
面板标识 |
状态 |
含义 |
|
电源指示灯 |
Power |
指示灯灭 |
交换机未上电 |
|
指示灯亮 |
交换机已上电 |
||
|
10/100/1000Base-T以太网端口指示灯 |
Link/ACT (1-8) |
指示灯灭 |
端口未Link |
|
橙色常亮 |
端口10/100M Link Up |
||
|
橙色闪烁 |
端口10/100M 数据收发 |
||
|
绿色常亮 |
端口1000M Link Up |
||
|
绿色闪烁 |
端口1000M数据收发 |
||
|
SFP口指示灯 |
Link/ACT (SFP1-2) |
指示灯灭 |
端口未Link |
|
橙色常亮 |
端口100M Link Up |
||
|
橙色闪烁 |
端口100M 数据收发 |
||
|
绿色常亮 |
端口1000M Link Up |
||
|
绿色闪烁 |
端口1000M数据收发 |
||
|
端口PoE状态指示灯 |
PoE(1-8) |
指示灯灭 |
端口PoE未供电 |
|
绿灯常亮 |
端口PoE正常供电 |
||
|
绿灯闪烁 |
端口PoE过载 |
在XS1550U-10P-PWR路由交换机的安装和使用中，为了您和他人的人身安全，以及确保正常使用交换机，请仔细阅读如下安装注意事项和提示。
2.1.1 安装环境要求
• 交换机必须工作在清洁的环境中，应保持无灰尘堆积，以避免静电吸附而导致器件损坏。
• 交换机必须工作在室内环境温度0～45°C、湿度10～90%无凝结的环境中。
• 交换机必须置于干燥阴凉处，四周都应留有足够的散热间隙，以便通风散热。
• 交换机必须有效接地，以避免静电损坏交换机和漏电造成人身伤害。
• 交换机必须避免阳光直射，远离热源和强电磁干扰源。
2.1.1.1 安装环境清洁度
灰尘对交换机运行安全是一种危害。室内灰尘可以造成静电吸附，使金属接件或金属接点接触不良。尤其是在室内相对湿度偏低的情况下，更易造成这种静电吸附，不但会影响交换机的寿命，而且容易造成交换机故障。机房推荐的工作环境灰尘含量及粒径如下表所示：
表 2‑ 1 机房推荐的工作环境（灰尘含量及颗粒直径）
|
最大直径（μm） |
0.5 |
1 |
3 |
5 |
|
最大直径 （颗粒数/m3） |
1.4×105 |
7×105 |
2.4×105 |
1.3×105 |
除灰尘外，交换机对空气中所含的盐、酸、硫化物也有严格的要求。这些有害气体会加速金属的腐蚀和某些部件的老化。机房内应防止有害气体如SO2、H2S、NO2、NH3、CL2等的侵入，机房推荐的工作环境有害气体限制值如下表所示：
表 2‑ 2 机房推荐的工作环境（有害气体限制值）
|
气体 |
平均（mg/m3） |
最大（mg/m3） |
|
二氧化硫（SO2） |
0.2 |
1.5 |
|
硫化氢（H2S） |
0.006 |
0.03 |
|
二氧化氮（NO2） |
0.04 |
0.15 |
|
氨（NH3） |
0.05 |
0.15 |
|
氯气（Cl2） |
0.01 |
0.3 |
2.1.1.2 温度湿度
虽然交换机采用两风扇设计，但仍要在安装完交换机后要注意空气的对流通风，建议安装在能维持一定温度和湿度的室内机房中的机架上。如果夏天气温较高，建议使用空调等降温设备；如果冬季气温较低，建议加装暖气等增温设备。若机房内长期湿度过高，易造成绝缘材料绝缘不良甚至漏电，有时也易发生材料机械性能变化、金属部件腐蚀等现象；若相对湿度过低，绝缘垫片会干缩而引起紧固螺丝松动，同时在干燥的气候环境下，易产生静电，危害交换机的电路；温度过高会使交换机的可靠性降低，长期高温还会影响其使用寿命，过高的温度将加速绝缘材料的老化过程。机房推荐的工作温湿度如下表所示：
表 2‑ 3 机房推荐的工作环境（温度湿度要求）
|
温度 |
相对湿度 |
||
|
长期工作条件 |
短期工作条件 |
长期工作条件 |
短期工作条件 |
|
15～30℃ |
0～45℃ |
40～65％ |
10～95％ |
交换机机房内工作环境温、湿度的测量点是指在机架前后没有保护板时测量，距地面1.5m和距机架前面0.4m处测量的数值。短期工作条件是指连续工作不超过48小时和每年累计不超过15天。极端恶劣工作条件是指机房空调系统出现故障时可能出现的环境温度和相对湿度，每次不应超过5小时就应恢复正常工作范围。
2.1.1.3 电源
交换机接通电源前建议先检查电源输入，确保供电系统接地良好和交换机输入端电源稳定可靠，必要时可安装电压调节装置。电路短路保护措施中应保证有一个不大于240V、10A的保险丝或断路器在相线中。为保证提供稳定、可靠的电源，建议使用UPS不间断电源。
若供电系统没有良好接地，输入电源波动过大或存在过大的脉冲，都会引起交换机工作异常，甚至损坏硬件器件！
2.1.1.4 防静电
静电会对交换机的电路和整机产生破坏作用。为防止静电的危害，应做到交换机及地板良好、有效接地，机房室内防尘及除尘，保持适当的温湿度，操作人员穿着防静电服装和佩戴防静电手环、手套。
2.1.1.5 抗干扰
各种干扰源，无论是来自交换机或其它设备，无论来自内部还是来自外部，都是以电容耦合、电感耦合、电磁波辐射、公共阻抗（包括接地系统）和导线（电源线、信号线和输出线等）的传导方式对交换机产生影响。因此要注意如下事项：
• 要对供电系统采取有效的防电网干扰措施。
• 交换机工作接地最好不要和电力设备的接地装置或防雷接地装置合用，并尽可能相距远一些。
• 远离强功率无线电发射台、雷达发射台和高频大电流设备。
• 必要时采取电磁屏蔽的方法。
2.1.2 安装操作提示
• 在安装开始前，先仔细阅读本使用手册中的相关章节或参加相关技术培训；然后，准备好安装所需的材料、工具和相关用品；同时，准备好适合的安装场地，以便安装调试。
• 在安装过程中，必须使用包装箱内附带的专用机架安装角铁和螺丝钉；必须使用合适的安装工具，保证安装稳固、可靠；必须穿着合身的防静电服装和佩戴防静电手环、手套，以免损坏交换机；必须使用合格的、规格正确线缆和接头，并按标准制作线缆；必须注意安装环境存在的潜在危险，做好防护措施，避免意外伤害。
• 在安装完成后，注意清理安装现场，保持干净、整洁；注意在交换机通电前将交换机进行有效的接地；要定期对所安装的交换机进行维护，以延长交换机的使用寿命。
2.1.3 A级声明
根据标准GB9254-2008《信息技术设备的无线电骚扰限值和测量方法》要求，信息技术设备分为A级ITE和B级ITE两类。
A级ITE是指满足A级限值但不满足B级限值要求的那种信息技术设备。
注：对于这类设备不应限制其销售，但应在其有关的使用说明中包含如下内容的声明：
警告：
此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。
B级ITE是指满足B级骚扰限值要求的那种信息技术设备，主要在生活环境中使用。
注：生活环境是指那种有可能在离相关设备10m远的范围内使用广播和电视接收机的环境。
2.1.4 安全警告
• 不要尝试可能引起人身伤害、意外事故或损坏交换机的安装操作。
• 不要在带电状态下安装、移动和拆卸交换机及模块，以避免造成人身伤害和设备损坏。
• 不要私自拆开交换机，有故障可直接送修，以避免造成人身伤害和设备损坏。
• 不要将金属物接触带电电源或掉入交换机内部，以避免短路和器件损坏。
• 不要在带电状态下触摸电源插头和插座，以免触电造成人身伤害。
• 不要将易燃物堆放在交换机周围，以免发生火灾。
• 不要在有潜在危险的情况下单独安装调试交换机，以应付突发意外事故。
• 要使用标准的、有过载和漏电保护的电源插座，以免发生意外事故。
• 要经常检查和维护电路和安装、工作环境是否存在安全隐患，做好预防工作。
• 要将紧急电源开关安装在工作间中，以便在意外事故发生可以迅速切断电源。
可能的潜在危险和安全隐患包括：电源漏电、电源打火、电线破损、接地不良、电路过载和电路短路等。如果遇到触电、火灾、短路等意外情况发生，请迅速切断电源，并立即报警。在不危急自身安全的前提下，救助在意外事故中的伤者，并根据受伤害情况对伤者采取适当的急救措施，并可通过各种方式向专业医疗急救机构寻求帮助。
2.2.1 核对装箱单
根据装箱单的清单检查附件是否完备。
2.2.2 安装工具及材料
设备安装工具清单：
• 十字螺丝刀
• 一字螺丝刀
• 防静电腕带
• 防静电服
安装工具需要用户自己准备！
请按照下面的说明进行安装，避免不正确的操作造成设备损坏和安全威胁。
• 把交换机放置在平稳地方或桌面上以防跌落摔坏；
• 交换机在正确的电源供电下才能正常工作，请确认供电电压与交换机所标示的电压相符；
• 为了保持交换机远离电火花，请不要打开交换机的外壳，即使在不通电的情况下；
• 确保有足够的通风空间给交换机散热；
• 确保支撑交换机的台面能足够支撑交换机及其配件的重量。
• 清洁交换机前，应先将交换机的电源适配器拔除。请勿用湿润的布料擦拭，请勿用液体清洗
2.3.1桌面安装
当交换机安装在平稳桌面上时，请将附带的橡胶脚垫安装于交换机底面的四个角上，然后置于桌面指定位置，保留足够的通风空间给交换机散热。
2.3.2机架式安装
交换机可安装在EIA标准尺寸19-英寸机架中，后者可同其它设备一起置于布线室中。安装交换机，请遵循以下步骤：
安装时，将安装支架附于交换机的侧面板（一边一个）并用随货提供的螺丝将其固定。

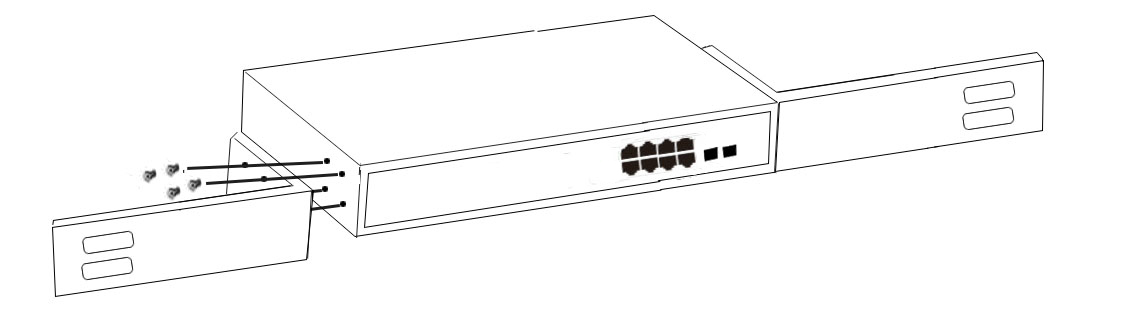

图2-1 安装支架
然后，用随设备机架提供的螺丝将交换机安装到机架上。

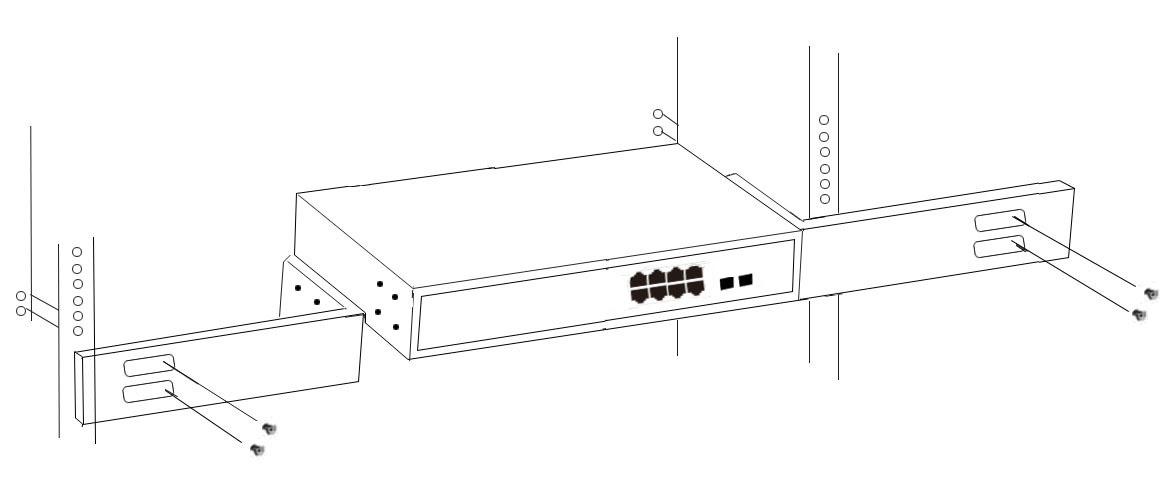

图2-2 安装到机架
2.3.3设备上电
该交换机是通过交流100~240V 50/60Hz的内部高能效电源供电，请按照以下步骤连接：
用标配的交流电源线一端插入AC电源插座，一端接到交换机后面板的电源接口。检查电源指示灯是否亮，如果电源指示灯亮，表明电源连接成功。
请将网卡插入电脑，安装网卡驱动程序后，将双绞线的一端连接到您的电脑，另一端将连接到交换机的任意RJ-45口上，交换机和电脑连接距离最大支持100米。一旦连接成功，设备正常上电，则相对应的交换机端口Link/Act状态指示器灯工作。
交换机的1~8 端口都支持PoE供电功能，输出最大功率可达30W。您仅需把支持PoE供电的受电设备（例如网络电话，网络摄像头，无线终端等）通过网线连接到该交换机上，交换机就能给此受电设备提供供电。
