XS1550U-18P交换机是信锐自主开发的非管理型以太网交换机，此款交换机是一款全千兆非管理型以太网交换机产品，提供16个10/100/1000Mbps 自适应RJ45端口及2个SFP端口，所有端口支持线速转发。采用存储转发技术，结合动态内存分配，确保有效的分配到每一个端口，同时具备流量控制保证节点在传送和接收时，尽可能的避免数据包丢失。基于千兆网络技术，最大效率的避免的网络传输颈瓶，在需求大的网络资源运用中体现了强大的优势，具备良好的网络适应能力。采用绿色以太网技术(802.3az), 通过侦测线缆长度及工作负荷，自动调整信号强度，在不降低设备运行性能和功效的情况下，有效降低能源消耗，保护环境。该产品使用简单方便，无需配置，即插即用，可轻松扩展家庭、办公室网络。
XS1550U-18P示意图1-1如下：
图 1- 1 XS1550U-18P交换机示意图
表 1‑ 1 物理特性
|
型号 |
XS1550U-18P |
|
外形尺寸（长×宽×高）（mm） |
440×208×44 |
|
固定端口 |
16个10/100/1000M自适应RJ45端口 2个SFP光纤接口 |
|
电源系统 |
AC 100-240V/50-60Hz 12V/1.5A内置电源 |
|
整机最大功耗 |
最大(端口满载）: 11W(220V/50Hz) |
|
工作环境温度 |
0℃～45℃ |
|
存储温度 |
-40℃~70℃ |
|
工作环境相对湿度 |
10%～90% RH 不凝结 |
|
存储温度 |
5%~90% RH 无凝结 |
1.3.1前面板
XS1550U-18P以太网交换机前面板提供16个10/100/1000/Mbps RJ45端口和2个SFP端口，一个流控开关以及一系列的LED指示灯，如图1-2所示：

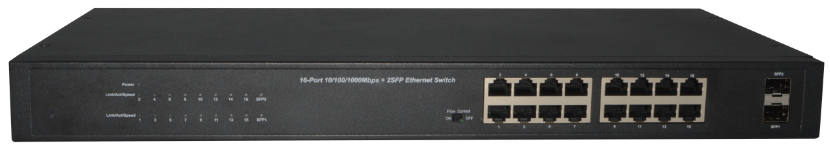

图 1- 2 XS1550U-18P前面板
16个10/100/1000Mbps自适应RJ45端口（1~16）：交换机的1~16端口均支持10/100/1000Mbps带宽的设备连接。每个端口对应一组Link/Act/Speed指示灯。
2个SFP端口（SFP1，SFP2）：交换机有2个独立的SFP口，支持1000Mbps的SFP连接。每个端口都对应一个Link/Act/Speed指示灯。
一个流控开关：开启或关闭交换机的流控功能。
LED 指示灯：交换机前面板的指示灯用于设备工作状态监视，指示灯面板
1.3.2后面板
XS1550U-18P以太网交换机后面板由包含一个接线柱，一个交流电源接口组成。如图1-3所示：

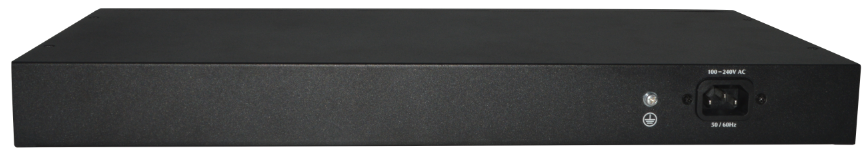

图 1- 3 XS1550U-18P后面板
接地柱：位于电源接口左侧，请使用导线接地，用于雷击保护。
交流电源接口：即是三芯交流电源插座，支持输入交流电压范围是100~240V AC，50/60Hz。
1.3.3指示灯
XS1550U-18P交换机上的指示灯用于设备工作状态监视，指示灯面板，如图1-4所示：
图 1-4 XS1550U-18P指示灯
表 1‑ 2 指示灯说明
|
指示灯 |
状态 |
含义 |
|
Power（电源指示灯） |
绿灯常亮 |
交换机正常上电 |
|
指示灯灭 |
交换机未上电或通电异常 |
|
|
Link/Act/Speed（以太网端口指示灯） |
绿灯常亮 |
端口1000M Link上，但没有数据传输 |
|
绿灯闪烁 |
端口1000M Link上，并有数据传输 |
|
|
黄灯常亮 |
端口10/100M Link上，但没有数据传输 |
|
|
黄灯闪烁 |
端口10/100M Link上，并有数据传输 |
|
|
指示灯灭 |
端口未Link |
|
|
SFP1, SFP2（光口指示灯） |
绿灯常亮 |
端口Link上，但没有数据传输 |
|
绿灯闪烁 |
端口Link上，并有数据传输 |
|
|
指示灯灭 |
端口未Link |
在XS1550U-18P路由交换机的安装和使用中，为了您和他人的人身安全，以及确保正常使用交换机，请仔细阅读如下安装注意事项和提示。
2.1.1 安装环境要求
• 交换机必须工作在清洁的环境中，应保持无灰尘堆积，以避免静电吸附而导致器件损坏。
• 交换机必须工作在室内环境温度-5～50°C、湿度5～95%无凝结的环境中。
• 交换机必须置于干燥阴凉处，四周都应留有足够的散热间隙，以便通风散热。
• 交换机必须工作在交流90～264VAC（47～63 Hz）。
• 交换机必须有效接地，以避免静电损坏交换机和漏电造成人身伤害。
• 交换机必须避免阳光直射，远离热源和强电磁干扰源。
• 交换机必需可靠的、稳固的安装到桌面上或标准19 英寸机架上。
2.1.1.1安装环境清洁度
灰尘对交换机运行安全是一种危害。室内灰尘可以造成静电吸附，使金属接件或金属接点接触不良。尤其是在室内相对湿度偏低的情况下，更易造成这种静电吸附，不但会影响交换机的寿命，而且容易造成交换机故障。机房推荐的工作环境灰尘含量及粒径如下表所示：
表 2‑ 1 机房推荐的工作环境（灰尘含量及颗粒直径）
|
最大直径（μm） |
0.5 |
1 |
3 |
5 |
|
最大直径 （颗粒数/m3） |
1.4×105 |
7×105 |
2.4×105 |
1.3×105 |
除灰尘外，交换机对空气中所含的盐、酸、硫化物也有严格的要求。这些有害气体会加速金属的腐蚀和某些部件的老化。机房内应防止有害气体如SO2、H2S、NO2、NH3、CL2等的侵入，机房推荐的工作环境有害气体限制值如下表所示：
表 2‑ 2 机房推荐的工作环境（有害气体限制值）
|
气体 |
平均（mg/m3） |
最大（mg/m3） |
|
二氧化硫（SO2） |
0.2 |
1.5 |
|
硫化氢（H2S） |
0.006 |
0.03 |
|
二氧化氮（NO2） |
0.04 |
0.15 |
|
氨（NH3） |
0.05 |
0.15 |
|
氯气（Cl2） |
0.01 |
0.3 |
2.1.1.2 温度湿度
虽然交换机采用两风扇设计，但仍要在安装完交换机后要注意空气的对流通风，建议安装在能维持一定温度和湿度的室内机房中的机架上。如果夏天气温较高，建议使用空调等降温设备；如果冬季气温较低，建议加装暖气等增温设备。若机房内长期湿度过高，易造成绝缘材料绝缘不良甚至漏电，有时也易发生材料机械性能变化、金属部件腐蚀等现象；若相对湿度过低，绝缘垫片会干缩而引起紧固螺丝松动，同时在干燥的气候环境下，易产生静电，危害交换机的电路；温度过高会使交换机的可靠性降低，长期高温还会影响其使用寿命，过高的温度将加速绝缘材料的老化过程。机房推荐的工作温湿度如下表所示：
表 2‑ 3 机房推荐的工作环境（温度湿度要求）
|
温度 |
相对湿度 |
||
|
长期工作条件 |
短期工作条件 |
长期工作条件 |
短期工作条件 |
|
15～30℃ |
0～50℃ |
40～65％ |
10～95％ |
交换机机房内工作环境温、湿度的测量点是指在机架前后没有保护板时测量，距地面1.5m和距机架前面0.4m处测量的数值。短期工作条件是指连续工作不超过48小时和每年累计不超过15天。极端恶劣工作条件是指机房空调系统出现故障时可能出现的环境温度和相对湿度，每次不应超过5小时就应恢复正常工作范围。
2.1.1.3 电源
交换机采用模块开关电源，对电源输入参数如下：
交流输入电压：90～264VAC
频率：47～63Hz
接通电源前建议先检查电源输入，确保供电系统接地良好和交换机输入端电源稳定可靠，必要时可安装电压调节装置。电路短路保护措施中应保证有一个不大于240V、10A 的保险丝或断路器在相线中。为保证提供稳定、可靠的电源，建议使用UPS不间断电源。
若供电系统没有良好接地，输入电源波动过大或存在过大的脉冲，都会引起交换机工作异常，甚至损坏硬件器件！
2.1.1.4 防静电
静电会对交换机的电路和整机产生破坏作用。为防止静电的危害，应做到交换机及地板良好、有效接地，机房室内防尘及除尘，保持适当的温湿度，操作人员穿着防静电服装和佩戴防静电手环、手套。
2.1.1.5 抗干扰
各种干扰源，无论是来自交换机或其它设备，无论来自内部还是来自外部，都是以电容耦合、电感耦合、电磁波辐射、公共阻抗（包括接地系统）和导线（电源线、信号线和输出线等）的传导方式对交换机产生影响。因此要注意如下事项：
• 要对供电系统采取有效的防电网干扰措施。
• 交换机工作接地最好不要和电力设备的接地装置或防雷接地装置合用，并尽可能相距远一些。
• 远离强功率无线电发射台、雷达发射台和高频大电流设备。
• 必要时采取电磁屏蔽的方法。
2.1.2 安装操作提示
• 在安装开始前，先仔细阅读本使用手册中的相关章节或参加相关技术培训；然后，准备好安装所需的材料、工具和相关用品；同时，准备好适合的安装场地，以便安装调试。
• 在安装过程中，必须使用包装箱内附带的专用机架安装角铁和螺丝钉；必须使用合适的安装工具，保证安装稳固、可靠；必须穿着合身的防静电服装和佩戴防静电手环、手套，以免损坏交换机；必须使用合格的、规格正确线缆和接头，并按标准制作线缆；必须注意安装环境存在的潜在危险，做好防护措施，避免意外伤害。
• 在安装完成后，注意清理安装现场，保持干净、整洁；注意在交换机通电前将交换机进行有效的接地；要定期对所安装的交换机进行维护，以延长交换机的使用寿命。
2.1.3 A级声明
根据标准GB9254-2008《信息技术设备的无线电骚扰限值和测量方法》要求，信息技术设备分为A级ITE和B级ITE两类。
A级ITE是指满足A级限值但不满足B级限值要求的那种信息技术设备。
注：对于这类设备不应限制其销售，但应在其有关的使用说明中包含如下内容的声明：
|
警告：
此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。 |
B级ITE是指满足B级骚扰限值要求的那种信息技术设备，主要在生活环境中使用。
注：生活环境是指那种有可能在离相关设备10m远的范围内使用广播和电视接收机的环境。
2.1.4 安全警告
• 交换机使用的SFP光模块内有激光器，切勿在设备工作时直视光口，以免损害眼睛。
• 不要尝试可能引起人身伤害、意外事故或损坏交换机的安装操作。
• 不要在带电状态下安装、移动和拆卸交换机及模块，以避免造成人身伤害和设备损坏。
• 不要私自拆开交换机，有故障可直接送修，以避免造成人身伤害和设备损坏。
• 不要将金属物接触带电电源或掉入交换机内部，以避免短路和器件损坏。
• 不要在带电状态下触摸电源插头和插座，以免触电造成人身伤害。
• 不要将易燃物堆放在交换机周围，以免发生火灾。
• 不要在有潜在危险的情况下单独安装调试交换机，以应付突发意外事故。
• 要使用标准的、有过载和漏电保护的电源插座，以免发生意外事故。
• 要经常检查和维护电路和安装、工作环境是否存在安全隐患，做好预防工作。
• 要将紧急电源开关安装在工作间中，以便在意外事故发生可以迅速切断电源。
可能的潜在危险和安全隐患包括：电源漏电、电源打火、电线破损、接地不良、电路过载和电路短路等。如果遇到触电、火灾、短路等意外情况发生，请迅速切断电源，并立即报警。在不危急自身安全的前提下，救助在意外事故中的伤者，并根据受伤害情况对伤者采取适当的急救措施，并可通过各种方式向专业医疗急救机构寻求帮助。
2.2.1 核对装箱单
根据装箱单的清单检查附件是否完备。
2.2.2 安装工具及材料
设备安装工具清单：
• 十字螺丝刀
• 一字螺丝刀
• 防静电腕带
• 防静电服
安装工具需要用户自己准备！
请按照下面的说明进行安装，避免不正确的操作造成设备损坏和安全威胁。
• 把交换机放置在平稳地方或桌面上以防跌落摔坏；
• 交换机在正确的电源供电下才能正常工作，请确认供电电压与交换机所标示的电压相符；
• 为了保持交换机远离电火花，请不要打开交换机的外壳，即使在不通电的情况下；
• 确保有足够的通风空间给交换机散热；
• 确保支撑交换机的台面能足够支撑交换机及其配件的重量。
• 清洁交换机前，应先将交换机的电源线拔除。请勿用湿润的布料擦拭，请勿用液体清洗
2.3.1桌面安装
当交换机安装在平稳桌面上。请将附带的橡胶脚垫安装于交换机底面的四个角上，然后置于桌面指定位置，保留足够的通风空间给交换机散热。
2.3.2机柜安装
交换机可安装在EIA标准尺寸19-英寸机架中，后者可同其它设备一起置于布线室中。安装交换机，请遵循以下步骤：
1、安装时，将安装支架附于交换机的侧面板（一边一个）并用随货提供的螺丝将其固定。
图2-1 安装支架
2、然后，用随设备机架提供的螺丝将交换机安装到机架上。

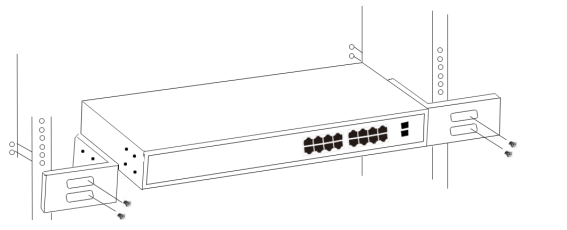

图2-2 安装到机架
交换机的角铁起的是固定作用，不能用来承重，建议在交换机底部安装机架托板，并且不要在交换机上放置重物，也不要让其它设备或物体遮挡住交换机的通风孔，以免损坏交换机或影响交换机正常工作。
2.3.3设备上电
该交换机是通过交流100~240V 50/60Hz的内部高能效电源供电，请按照以下步骤连接：
AC插座：
推荐使用单相三线插座与中性出口或多功能计算机专业的插座。请确认插座接地线完好且能正常工作。
AC电源线连接：
用标配的交流电源线一端插入AC电源插座，一端接到交换机后面板的电源接口。检查电源指示灯是否亮，如果电源指示灯亮，表明电源连接成功。
请将网卡插入电脑，安装网卡驱动程序后，将双绞线的一端连接到您的电脑，另一端将连接到交换机的任意RJ-45口上，交换机和电脑连接距离最大支持100米。一旦连接成功，设备正常上电，则相对应的交换机端口Link/Act状态指示器灯工作。
