1.3.交换机面板说明

1.3.1.交换机前面板

交换机的前面板由 8 个 10/100/1000Mbps 的 RJ-45 端口，2 个千兆 SFP 端口，1 个 Console

口， 1 个复位按钮和一系列 LED 指示灯， 如下图 1 所示。

图1  交换机前面板

10/100/1000Mbps 自适应 RJ-45端口（1~8）：

交换机的 1~8 端口均支持 10/100/1000Mbps 带宽的设备连接。每个端口对应一组 Link/Act

指示灯。

  2个 SFP 端口（9S，10S）：

交换机有 2 个独立的 SFP 口，支持 1000Mbps 的 SFP 连接。每个端口都对应一个 Link/Act

指示灯。

控制端口（Console）：

用于连接串行一台计算机或终端实行监控和配置交换机。

复位键（Reset）：

保持设备开机并按下按钮约 5 秒钟，该系统恢复出厂默认设置。

LED  指示灯：

交换机前面板的指示灯用于设备工作状态监视，指示灯面板， 如下图 2 所示。

图2 LED 指示灯

下表描述了交换机的每个指示灯的详细指示说明。

1.3.2.交换机后面板

交换机后面板由交流电源连接器和接地柱组成，如下图3所示：

图3  交换机后面板

交流电源连接器：

即是三芯交流电源插座， 支持输入交流电压范围是100~240VAC，50/60Hz。

注：请用户在使用中将电源线三芯插头的安全地与大地连接好。

接地柱：

位于电源接口右侧， 请使用导线接地，以防触电。

风扇通风口：

风扇散热口位于交换机后面板的中间位置，用于风扇通风，请勿遮挡。

1.4.环境参数

> 工作温度： 0ºC～45ºC

> 存储温度： -40ºC～70ºC

> 工作湿度： 10%～90% RH 不凝结

> 存储湿度： 5%～90% RH 不凝结

1.5.物品清单

打开交换机的包装盒，盒内应包括以下产品和附件：

. 一台 PoE 管理型以太网交换机

. 一根 AC 电源线

• • 一套安装组件

• • 一本产品用户手册

注：打开产品包装后，若发现以上产品和附件有丢失或损坏，请及时与经销商联系。

2   安装、使用方法

2.1.安装交换机

请按照下面的说明进行安装， 避免不正确的操作造成设备损坏和安全威胁：

• • 把交换机放置在平稳的地方或桌面上以防跌落摔坏；

• • 确保交换机连接的输入交流电源满足交换机背面标记的电压范围；

• • 为了保持交换机远离电火花，请不要打开交换机的外壳， 即使在不通电的情况下；

• • 确保有足够的通风空间给交换机散热；

• • 确保支撑交换机的台面能足够支撑交换机及其配件的重量。

2.1.1.桌面安装

如果用户没有19-英寸的标准机架， 那么可以把交换机安装在平稳桌面上。请将附带的橡胶 脚垫安装于交换机底面的四个角上，然后置于桌面指定位置，保留足够的通风空间给交换机

散热。

2.1.2.机架式安装

交换机可安装在EIA标准尺寸19-英寸机架中，后者可同其它设备一起置于布线室中。安装

交换机，请遵循以下步骤：

a.    安装时，将安装支架附于交换机的侧面板（一边一个）并用随货提供的螺丝将其固定；

图4  安装支架

b.   然后， 用随设备机架提供的螺丝将交换机安装到机架上。

图5  安装到机架

2.1.3.给交换机上电

该交换机是通过交流100~240V 50/60Hz的内部高能效电源供电，请按照以下步骤连接：

AC插座：

推荐使用单相三线插座与中性出口或多功能计算机专业的插座。请确认插座接地线完好且能

正常工作。

AC电源线连接：

用标配的交流电源线一端插入 AC 电源插座， 一端接到交换机后面板的电源接口。检查电源

指示灯是否亮， 如果电源指示灯亮， 表明电源连接成功。

2.2.连接计算机（NIC）到交换机

请将网卡插入电脑，安装网卡驱动程序后，请将双绞线的一端连接到您的电脑，另一端将连 接到交换机的任意 RJ-45 口上，交换机和电脑连接距离最大支持 100 米。一旦连接成功，

设备正常上电， 则相对应的交换机端口 Link/Act/Speed 状态指示器灯工作。

图 6  连接 PC 到交换机

2.3.连接负载到交换机

交换机的 1~8 端口都支持 PoE 供电功能， 每个端口的最大输出功率是 30W。您仅需把支持 PoE 供电的受电设备（例如网络电话，网络摄像头，无线终端等） 通过网线连接到该交换

机上， 交换机就能给此受电设备提供供电。

3   登录交换机

物理安装成功后，您可以使用Web浏览器来配置交换机， 监控网络状态和显示统计信息。

3.1.连接到交换机

使用标准的5类或超5类网线（非屏蔽/屏蔽）把交换机和网络设备连接起来，交换机端口会

自动适应（MDI / MDI-X、速度、双工）匹配设备进行连接，如下图所示。

一旦连接成功，请参阅LED指示灯规格，相对应的交换机端口Link/Act/Speed状态指示灯工

作。

3.2.如何登录交换机

由于交换机提供基于Web的管理登录，您可以手动配置计算机的IP地址， 登录到交换机。交

换机的默认设置如下所示。

您可以通过以下步骤登录到交换机的配置窗口：

1.    将交换机连接到计算机的网卡接口；

2.    交换机通上电源；

3.    检查计算机的IP地址是否是该网段中：192.168.0.xxx（“xxx”的范围2~254），如

192.168.0.100；

4.    打开浏览器，输入http://192.168.0.1，然后按“Enter”键。出现交换机登录窗口，如 下图所示；

5.    输入用户名和密码， 然后点击“登陆”，就可登录到下面的交换机配置窗口。（可在页

面右上角点击“切换语言”进行语言切换）。

4   交换机配置

本章描述了如何使用基于网页的管理接口切换交换机软件配置管理功能。

在网页管理界面，左列显示了配置菜单。上方可以看到交换机系统信息，如内存、软件版本。 最中间一行显示交换机的端口现状。绿色方块显示端口已连接设备，而黑色方块显示端口未 连接。配置菜单下方， 您可以看到一个工具栏，可进行端口信息、流量走势、设备配置、端

口统计信息查看。

4.1.快速配置

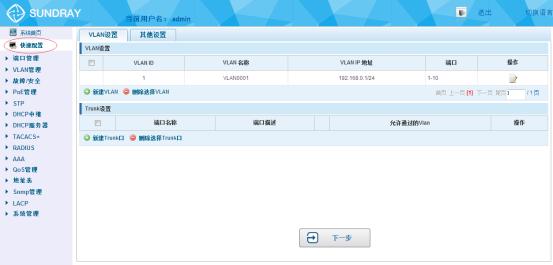

在导航栏中选择“快速配置”，可在此模块中创建 VLAN、将端口加入 VLAN 中、设置交换 机基本信息以及修改登录密码。如下图：

【参数说明】

【使用指导】

Native VLAN：作为 Trunk，这个口要属于一个 Native VLAN。所谓 Native VLAN，就是指 在这个接口上收发的 UNTAG 报文， 都被认为是属于这个 VLAN  的。显然， 这个接口的缺 省 VLAN ID（即 IEEE 802.1Q  中的 PVID）就是 Native VLAN  的 VLAN ID。同时，在 Trunk 上发送属于 Native VLAN  的帧， 则必然采用 UNTAG  的方式。

许可 VLAN  列表： 一个 Trunk  口缺省可以传输本设备支持的所有 VLAN（1－4094）的流 量。但是，也可以通过设置 Trunk 口的许可 VLAN  列表来限制某些 VLAN  的流量不能通过 这个 Trunk  口。

【配置举例】

1） VLAN 设置： 如创建 VLAN 2 ,将端口 8 设置为 Trunk 口， Native VLAN 为 2。

2)  点击“下一步”按钮， 进入其他设置， 如： 将管理 ip 地址改为 192.168.0.12 ，设备名称 改为 switch-123，默认网关及 dns 服务器设置为 172.16.1.241。

用 192.168.0.12 进行登录，选择密文密码，设置新密码为 1234。

4.2.端口管理

在导航栏选择“端口管理”，您可以进行基本设置、端口聚合、端口镜像、端口限速和端

口隔离等设置。

4.2.1.基本设置

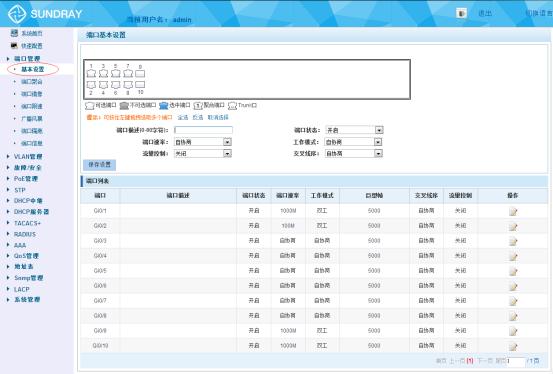

在导航栏中选择“端口管理>基本设置”，可对面板上端口进行端口描述、端口速率、端口 状态、工作模式、流量控制、交叉线序配置， 如下图：

【参数说明】

【使用指导】

开启流量控制需将自协商关闭， 自协商关闭就是设置端口速率及工作模式；将端口速率设置 超过端口实际速率， 端口将掉线。

【配置举例】

如：将端口设置为 10M、半双工、开启流量控制及端口状态、设置交叉线序为自协商。

4.2.2.端口聚合

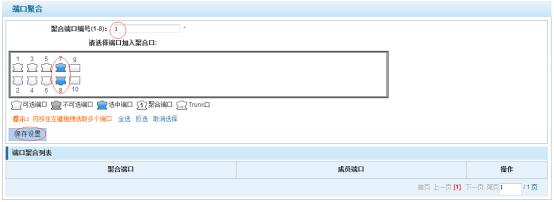

在导航栏中选择“端口管理>端口聚合”，可将多个物理口绑定到一个逻辑口来扩充端口带 宽或实现带宽的冗余备份，如下图：

【参数说明】

【使用说明】

开启 ARP 检查功能的端口、重要设备 ARP 欺骗的端口、设置 Mac VLAN 功能的端口及端 口镜像中的监控端口无法加入聚合！

【配置举例】

如：设置端口 7、8 为聚合端口 1，可让此聚合端口 1 与其他交换机聚合端口 1 相连来搭建 交换机链路。

4.2.3.端口镜像

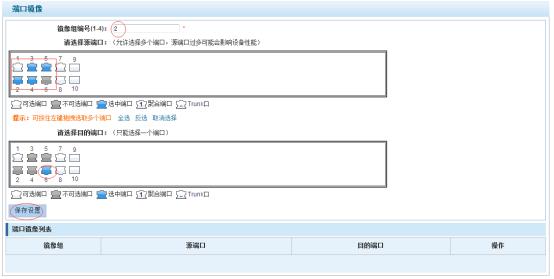

在导航栏选择“端口管理>端口镜像”，可将一个或多个源端口报文复制一份转发到一个目 的端口中， 如下图：

【参数说明】

【使用说明】

已加入聚合口的端口不能作为目的端口和源端口， 目的端口和源端口不能为同一个。页面上 配置后默认是对源端口出入流量进行监管。

【配置举例】

如：设置一镜像组用于端口 6 监管端口 2、3、4、5 端口出入流量情况。

4.2.4.端口限速

在导航栏选择“端口管理>端口限速”，可对端口输出、输入限速， 如下图：

【参数说明】

【使用说明】

1  Mbit/s  =  1000  Kbit/s  =  1000  /  8  KB/s  =  125  KB/s  。 即 1M 带宽对应的理论速率是

125KB/s 。

【配置举例】

如：将端口 4 输入速率设置为 6400 kb/s，将输出速率设置为 3200 kb/s。

4.2.5.广播风暴

在导航栏选择“端口管理>广播风暴”，可对端口进行风暴控制，如下图：

【参数说明】

【使用说明】

1  Mbit/s  =  1000  Kbit/s  =  1000  /  8  KB/s  =  125  KB/s  。 即 1M 带宽对应的理论速率是

125KB/s 。

【配置举例】

如：需将转发到端口 1-8 的各种包转发速率为 5000 kb/s,组播类型包设置为知名及不知名， 单播类型包设置仅未知包。

4.2.6.端口隔离

在导航栏选择“端口管理>端口隔离”，可设置端口相互隔离， 如下图：

【参数说明】

【使用说明】

开启端口隔离功能，源端口上的所有报文都不会从隔离端口转发，选择的端口之间相互隔离。

已加入聚合口的端口也能作为目的端口和源端口， 目的端口和源端口不能为同一个。

【配置举例】

如：将端口 3、4、5 、6 相互隔离。

配置成功后，端口 3/4/5/6 相互隔离。

4.2.7.端口信息

在导航栏选择“端口管理>端口隔离”，可查询端口信息， 如下图：

【参数说明】

【使用说明】

显示端口的输入和输出流信息端口的连接状态，所属 VLAN。

【配置举例】

如：输入端口号 1 进行查询。

4.3.VLAN管理

在导航栏选择“VLAN 管理”，您可以进行 VLAN 管理、Trunk 口设置和 Hybrid 口设置等

设置。

4.3.1. VLAN 设置

在导航栏中选择“VLAN 管理”，可创建 VLAN 并将端口设置到 VLAN 中（端口默认状态 为 access 模式）， 如下图：

【参数说明】

【使用说明】

管理 VLAN、default VLAN 不能被删除。添加端口为 access 口，access 模式下端口只能为 一个 VLAN 的成员。

【配置举例】

如： 让连接交换机下 pc1、pc2 不能相互访问，及将其中一个 pc 连接端口属于 VLAN 2 中。

21■ 配置指南

可点击页面操作中编辑、删除按钮进行相应操作。

4.3.2.Trunk 口设置

在导航栏中选择“VLAN 管理>Trunk 口设置”，可将端口设置为 Trunk 口

【参数说明】

【使用指导】

Native VLAN：作为 Trunk，这个口要属于一个 Native VLAN。所谓 Native VLAN，就是指 在这个接口上收发的 UNTAG 报文， 都被认为是属于这个 VLAN  的。显然， 这个接口的缺 省 VLAN ID（即 IEEE 802.1Q  中的 PVID）就是 Native VLAN  的 VLAN ID。同时，在 Trunk 上发送属于 Native VLAN  的帧， 则必然采用 UNTAG  的方式。

许可 VLAN  列表： 一个 Trunk  口缺省可以传输本设备支持的所有 VLAN（1－4094）的流 量。但是，也可以通过设置 Trunk 口的许可 VLAN  列表来限制某些 VLAN  的流量不能通过

这个 Trunk  口。

【配置举例】

如： PVID=VLAN2

PC1：192.168.0.2，端口 8, access VLAN2。

PC2：192.168.0.3，端口 7, Trunk allowed VLAN 1-2。

PC3：192.168.0.4，端口 6, access VLAN1（默认下端口属于 VLAN1）。 让 PC2 能 PING 通 PC1 ，不能 PING 通 PC3。

4.3.3.Hybrid 口设置

在导航栏中选择“VLAN 管理>Hybrid 口设置”，可将端口设置为带 tag 和不带 tag 的 Hybrid 口，如下图：

【使用说明】

Hybrid 端口收报文：

收到一个报文,判断是否有 VLAN 信息： 如果没有则打上端口的 PVID，并进行交换转发，如 果有则判断该 Hybrid 端口是否允许该 VLAN 的数据进入：如果可以则转发，否则丢弃(此时

端口上的 untag 配置是不用考虑的， untag 配置只对发送报文时起作用)。 Hybrid 端口发报文：

1、判断该 VLAN 在本端口的属性（disp interface  即可看到该端口对哪些 VLAN 是 untag， 哪些 VLAN 是 tag）。

2、如果是 untag 则剥离 VLAN 信息， 再发送， 如果是 tag 则直接发送。

【配置举例】

如： 创建 VLAN 10、VLAN 20 ，将端口 1 Native VLAN  设置为 10，去 tag 的 VLAN 为 10、 20，将端口 2 Native VLAN  设置为 20，去 tag 的 VLAN 为 10、20

此时 intere0/1 和 inter e0/2 下的所接的 PC 是可以互通的，但互通时数据所走的往返 VLAN 是不同的。

pc1 所发出的数据，由 inter0/1 所在的 pvid VLAN10 封装 VLAN10 的标记后送入交换机， 交换机发现 inter e0/2 允许VLAN 10 的数据通过，于是数据被转发到 intere0/2 上，由于 inter e0/2 上 VLAN 10 是 untagged 的， 于是交换机此时去除数据包上 VLAN10 的标记，以普通 包的形式发给 pc2，此时 pc1->p2 走的是 VLAN10。

再来分析 pc2 给 pc1 回包的过程，pc2 所发出的数据， 由 inter0/2 所在的 pvid  VLAN20 封

装 VLAN20 的标记后送入交换机，交换机发现 inter e0/1 允许 VLAN 20 的数据通过，于是 数据被转发到 intere0/1 上，由于 inter e0/1 上 VLAN 20 是 untagged 的，于是交换机此时 去除数据包上 VLAN20 的标记，以普通包的形式发给 pc1，此时 pc2->pc1 走的是 VLAN20。

4.4.故障/安全

在导航栏选择“故障/安全”，您可以进行防攻击、通路检测、ACL 访问控制和 802.1x 等

设置。

4.4.1  防攻击

4.4.1.1 防 DHCP 攻击

在导航栏中选择“故障/安全>  防攻击>防 dhcp 攻击”， 开启防 DHCP 攻击功能，拦截仿 冒 DHCP 服务器及地址耗竭攻击报文，禁止私设 DHCP 服务器，如下图：

【参数说明】

25■ 配置指南

【使用说明】

DHCP 信任端口配置，选择端口作为信任端口。禁止 DHCP 方式申请地址， 选择端口后保 存，可禁用该端口的此项功能。

开启 DHCP 防攻击功能， 需将 DHCP 防护 vlan 同时进行设置， 其他功能才生效。

【配置举例】

如： 1.将 dhcp snooping 打开。

  2.设置 dhcp snooping vlan。

3.设置连接路由器 8 端口为信任， 再将 6 端口设置为抑制。

4.效验源 mac F0:DE:F1:12:98:D2，将服务器设置为 192.168.0.1。

  5.设置 option82 信息。

27■ 配置指南

  6.将端口 7 进行绑定。

 4.4.1.2  防 DOS 攻击

在导航栏中选择“故障/安全>  防攻击>防 DOS 攻击”，开启防 DOS 攻击功能，拦截 Land 攻击报文、非法 TCP 报文，确保设备或服务器主机向合法用户提供正常的服务，如下图：

【使用说明】

开启防 DOS 攻击功能， 拦截 Land 攻击报文、非法 TCP 报文， 确保设备或服务器主机向合 法用户提供正常的服务。

【配置举例】

如：开启防 DOS 攻击。

 4.4.1.3 IP 源防护

在导航栏中选择“故障/安全>  防攻击>IP 源防护”，通过源防护端口使能， 可以对端口转 发的报文进行过滤控制， 防止非法报文通过端口， 从而限制了对网络资源的非法使用，提高 了端口的安全性，如下图：

【使用说明】

添加当前正在使用的端口作为 IP 源防护使能端口，端口将无法使用。可以对用户进行基于 IP+MAC+VLAN+Port 的检测， IP Source Guard 无法在 DHCP Snooping 的信任端口上开 启。

【配置举例】

如：需先将 ip 源防护使能端口打开， 再进行绑定。

 4.4.1.4 三元绑定

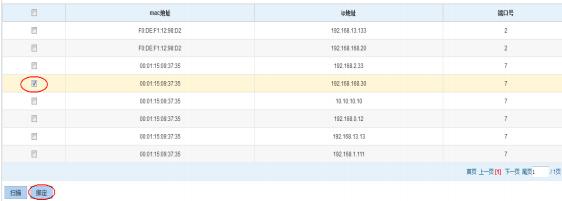

在导航栏中选择“故障/安全>  防攻击>三元绑定”， 自动探测出基于端口的 IP 地址， mac 地址的映射关系， 然后实现一键绑定的功能，如下图：

【使用说明】

一键绑定之前一定要将绑定使能开关打开,并且若要访问交换机应绑定与交换机同网段的 IP 地址。ARP 检测防私有静态 IP 地址时，静态表项 IP+MAC+Port。

【配置举例】

如：需将先绑定使能开启，一键绑定端口 7。

可勾选删除选项。

 4.4.2 通路检测

 4.4.2.1 ping 检测

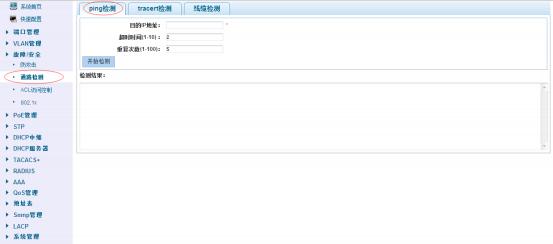

在导航栏中选择“故障/安全> 通路检测”，可查看是否可 ping 通此 ip 地址，如下图：

【参数说明】

【使用说明】

使用 ping 功能检测网络连接及主机是否可达。

【配置举例】

如： PING  连接 pc  的 ip 地址。

 4.4.2.2 tracert 检测

在导航栏中选择“故障/安全> 通路检测>tracert ”，可以检测出到目的地所经过的网关， 如下图：

【参数说明】

【使用说明】

该功能用于检测目的地是否可达及到达目的地的路径，如果目的地不可达， 诊断出问题点。 【配置举例】

如：检测目的 ip192.168.0.64。

 4.4.2.3 线缆检测

在导航栏中选择“故障/安全> 通路检测>线缆检测”，可以检测连接设备状态，如下图：

【使用说明】

检测结果中程度表示线缆状态非正常时距离故障点的长度（检测结果存在 5 米范围内的偏

差）。

【配置举例】

 4.4.3 ACL 访问控制

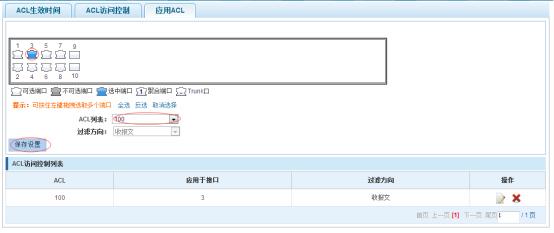

在导航栏中选择“故障/安全>ACL 访问控制”，可应用 ACL 规则到端口中并设置生效时间：

【参数说明】

【使用说明】

ACL 规则是有先后顺序的，排在前面的规则会优先匹配。如果策略条目很多，操作时间会 相对变长。

基本原则：

  1、按顺序执行， 只要有一条满足， 则不会继续查找。

2、隐含拒绝，如果都不匹配， 那么一定匹配最后的隐含拒绝条目，思科默认的。

3、任何条件下只给用户能满足他们需求的最小权限。

4、不要忘记把 ACL 应用到端口上。

【配置举例】

如：测试生效时间为星期一到星期五每天 9 点到 18 点，设置端口 3 不能访问网络。 步骤： 建 ACL 生效时间--建 ACL 规则--应用到端口。

 4.4.4 802.1x

在导航栏中选择“故障/安全>802.1x ”，可以在此处配置 802.1x 认证。

【参数说明】

【使用说明】

802.1X 是基于客户机/服务器的访问控制和认证协议。它可以限制未经授权的用户或设备 连接到端口访问 LAN / WLAN。

【配置举例】

步骤： 开启 802.1x 功能--应用到端口。

如：1.  启用 802.1x 使能，钩选开启重认证使能和 Pae 组地址，设置重认证周期为 3600 秒， 认证重传最大次数为 2，认证失败 Vlan 次数为 3。

2. 选配置端口 1，选择端口控制方式为 Auto，端口认证方式为 MAC-Base，最大用户数为 2，MAB 认证方式为 Multi-MAB，MAB 认证周期我 256 秒，guest vlan  为 1，认证失败 Vlan 为 1。

 4.5   POE  管理

在导航栏选择“POE 管理”，您可以进行 POE 管理、POE 配置和 POE 延迟等设置。

  4.5.1 POE 管理

4.5.1.1  高级管理

在导航栏选择“POE 管理>高级管理”，可查看 POE 状态信息及设置配置。如下图：

【参数说明】

【使用说明】

实际应用中需要控制系统在功率变化和端口上下电时是否进行发送 trap 通告。 接收 Trap 通告需将 Snmp 开启， 并设置 trap  目标主机。

【配置举例】

如：将告警通告设置为 120W，开启告警通告。

 4.5.1.2 温度配置

在导航栏选择“POE 管理>高级管理”，可设置 POE 芯片的告警阀值。如下图：

【参数说明】

【使用说明】

接收 Trap 通告需将 Snmp 开启， 并设置 trap  目标主机。

【配置举例】

如： 将芯片 1 告警阀值设置为 90 度。

 4.5.2 POE 端口配置

在导航栏选择“POE 管理>POE 配置”，可对端口 POE 进行设置。如下图：

【参数说明】

【使用说明】

接收 Trap 通告需将 Snmp 开启， 并设置 trap  目标主机。

【配置举例】

如：将 8 口的端口使能打开，设置最大功率为 23 W、检测模式为 AF、优先级为高。

 4.5.3 POE 延迟

在导航栏选择“POE 管理>POE 延迟”，可对端口 POE 延迟进行设置。如下图：

【参数说明】

【使用说明】

接收 Trap 通告需将 Snmp 开启， 并设置 trap  目标主机。

【配置举例】

如：设置端口 1 的 POE 重启时间为每天的 9:57:33，端口延迟时间为 20 秒。

 4.6   STP

在导航栏选择“STP ”，您可以进行 MSTP 域和 STP 桥/端口等设置。

 4.6.1 MSTP 域

在导航栏选择“STP>MSTP 域”，可修改域及域名，添加实例映射到 VLAN。如下图：

【参数说明】

【使用说明】

一个实例只能映射到一个 VLAN，实例和 VLAN 是一一对应的关系。

【配置举例】

如：  将域改为 DEADBEEF0102，修订级别为 123，实例 4 映射到 VLAN 2 中，需先创 建 VLAN 2。

 4.6.2 STP 桥/端口

在导航栏选择“STP>STP 桥/端口”，可对桥、端口进行相关配置，如下图：

【参数说明】

41■ 配置指南

【使用说明】

(1) 2*(握手时间 + 1)<=  最大老化时间<= 2*(转发延迟 - 1)。

(2) 使能 STP 时，网页将等待 2 倍的转发延迟时间。

【配置举例】

如： 1）开启 stp，配置已创建的实例优先级， 配置时间参数， 将模式设为 mstp。

2）设置已上线端口 mstp 配置， 选择已创建的实例，设置优先级（配置未上线的端口， 需 上线配置才会生效， 才可点击“查看当前配置”按钮进行查看到已配置完成的）。

43■ 配置指南

 4.7 DHCP中继

在导航栏选择“DHCP 中继”，您可以进行 DHCP 中继和 option82 等设置。

 4.7.1 DHCP 中继

在导航栏选择“DHCP 中继”，可开启 DHCP 中继功能， 设置和查看中继服务器 IP 地址及其状态。如下图：

【参数说明】

【使用说明】

如果开启了中继代理功能，那么接收到的 DHCP 广播报文，将以单播形式发送到配置的服 务器上。DHCP 服务器需和交换机 ip 在同一网段才会生效。

【配置举例】

如：设置 DHCP 服务器 ip 为 192.168.0.22  。

 4.7.2 Option82

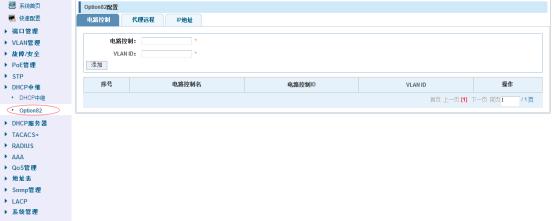

在导航栏选择“DHCP 中继>Option82 ”，可设置 OPTION82 代理电路、代理远程、 ip 地址。如下图：

【参数说明】

【使用说明】

交换机中继到dhcp 服务器会带上option82 信息，需将VLAN ID 配置成dhcp 报文所走VLAN 方可带上 option82 信息。

【配置举例】

如：添加电路控制、代理远程、 ip 地址信息。

 4.8 DHCP 服务器

在导航栏选择“DHCP 服务器”，可设置 DHCP 服务器使能、DHCP 地址池、Option、 绑定表、缺省网关配置、DNS 服务器配置。如下图：

 4.8.1 DHCP 服务器使能

在导航栏选择“DHCP 服务器>DHCP 服务器使能”，可在此开启或关闭 DHCP 服务器。 如下图：

【使用说明】

开启 DHCP 服务器时必须先关闭 DHCP 中继功能。

【配置举例】

如：开启 DHCP 服务器。

 4.8.2 DHCP 地址池

在导航栏选择“DHCP 服务器>DHCP 地址池”，可在此设置 DHCP 地址池。如下图：

【参数说明】

【使用说明】

配置 DHCP 服务器地址池的功能， 包括子网地址，子网掩码，租赁时间。

47■ 配置指南

【配置举例】

如： 设置地址池为 1，域名为 work，子网 IP 为 192.168.1.5，子网掩码为 255.255.255.0， 开始 IP 为 192.168.1.100，结束 IP 为 192.168.1.199 ，租约时间为 1 天。

 4.8.3 Option

在导航栏选择“DHCP 服务器>Option ”，可在此设置 DHCP 服务器的 Option。如下图：

【参数说明】

【使用说明】

根据地址池的 ID 设置 DHCP 服务器的参数。

【配置举例】

如：选择地址池 ID 为 1，设置代码为 2，代码值类型为 IP 模式，代码值为 192.168.1.2。

 4.8.4 绑定表

在导航栏选择“DHCP 服务器>地址表”，你可以在此查看或删除绑定的地址信息。如下图：

 4.8.5 缺省网关配置

在导航栏选择“DHCP 服务器>缺省网关配置”，你在此设置缺省网关。如下图：

【使用说明】

根据地址池的 ID 设置 DHCP 服务器的缺省网关。

【配置举例】

如：选择地址池 ID 为 1，设置网关为 192.168.1.55。

 4.8.6 DNS 服务器配置

在导航栏选择“DHCP 服务器>DNS 服务器配置”，你在此设置 DNS 服务器。如下图：

【使用说明】

根据地址池的 ID 设置 DHCP 服务器的 DNS 服务器。

【配置举例】

如：选择地址池 ID 为 1，设置网关为 47.54.89.210。

 4.9 TACACS+

在导航栏选择“TACACS+>TACACS+配置”，你在此设置 TACACS+认证相关配置。

【使用说明】

对 TACACS+服务器参数设置。

【配置举例】

如：对全局和端口进行配置，设置服务器超时时长为 5，服务器重试次数为 3，会话/连接 模式为 Multi，密匙为 2644as 服务器 IP 为 192.168.0.88 ，认证端口为 49。

 4.10 RADIUS

在导航栏选择“RADIUS”，你在此设置 RADIUS 认证相关配置。

 4.10.1 RADIUS 配置

在导航栏选择“RADIUS>RADIUS 配置”，你在此设置 RADIUS 认证全局相关配置。

【使用说明】

对 RADIUS 服务器全局参数设置。

【配置举例】

如：设置 RADIUS 服务器重传次数为 3，服务器超时时间为 2，服务器静默时间为 200， Dead-criteria 重试次数为 3，Dead-criteria 超时时间为 5。

 4.10.2 RADIUS 服务器配置

在导航栏选择“RADIUS>RADIUS 服务器配置”， 你在此设置 RADIUS 服务器相关配置。

【使用说明】

对 RADIUS 服务器全局参数设置。

【配置举例】

如： 设置服务器地址为 192.168.0.68 ，认证端口和密匙为默认，开启主动探测并设置测试 名称我 test，空闲时间为 3。

 4.11 AAA

在导航栏选择“AAA”， 你在此设置AAA使能，域，服务器组，AAA认证相关配 置。如下图所示：

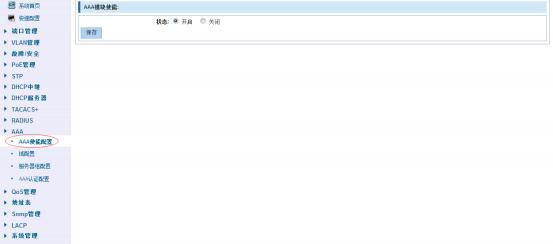

 4.11.1 AAA 使能配置

在导航栏选择“AAA>AAA 使能配置”， 你在此开启或关闭 AAA 使能。如下图所示：

【使用说明】

开启或关闭 AAA 使能， 默认为开启状态。

【配置举例】

如：关闭 AAA 使能。

 4.11.2 域配置

在导航栏选择“AAA>域配置”， 你在此设置域使能的相关参数。如下图所示：

【使用说明】

开启或关闭域使能，默认为开启状态，设置域使能相关参数。

【配置举例】

如：开启域使能--设置 ISP 域。

 4.11.3 服务器组配置

在导航栏选择“AAA>服务器组配置”，你在此设置多个服务器的相关参数。如下图所示：

【使用说明】

设置服务器的相关参数。

【配置举例】

如：

1. 设置服务器的相关参数。

2. 删除服务器。

 4.11.4 AAA 认证配置

在导航栏选择“AAA>AAA 认证配置”，你在此设置 AAA 认证的 Login 认证，Enable 认 证，Dot1x 认证。如下图所示：

 4.11.4.1 Login 认证

在导航栏选择“AAA>AAA 认证配置>Login 认证”，在此你可以设置 Login 认证的方法。 如下图所示：

【参数说明】

【使用说明】

设置 Login 认证的方法。

【配置举例】

如：选择域名为 None，钩选 Login 认证，设置第一方法为本地服务器组，第二方法为 Radius

服务器组， 第三方法为 TACACS+服务器组， 第四方法为自定义服务器组。

 4.11.4.2 Enable 认证

在导航栏选择“AAA>AAA 认证配置>Enable 认证”，在此你可以设置 Enable 认证的方法。 如下图所示：

【参数说明】

【使用说明】

设置 Enable 认证的方法。

【配置举例】

如：选择域名为 None，钩选 Enable 认证， 设置第一方法为本地服务器组， 第二方法为 Radius 服务器组， 第三方法为 TACACS+服务器组，第四方法为自定义服务器组。

 4.11.4.3 Dot 1x 认证

在导航栏选择“AAA>AAA 认证配置>Dot 1x 认证”，在此你可以设置 Dot 1x 认证的方法。 如下图所示：

【参数说明】

【使用说明】

设置 Enable 认证的方法。

【配置举例】

如：选择域名为 None，钩选 Enable 认证， 设置第一方法为本地服务器组， 第二方法为

59■ 配置指南

Radius 服务器组， 第三方法为 TACACS+服务器组，第四方法为自定义服务器组。

 4.12 QoS管理

在导航栏选择“QoS 管理”，您可以进行队列设置和映射队列等设置。

 4.12.1  队列设置

在导航栏选择“QoS>队列设置”，可设置队列的调度策略。如下图：

【参数说明】

【使用说明】

队列 7 不能为 0.

【配置举例】

如：将调度策略设置为 WRR，权重值分别为 10、11、12、12、14、15 、16、17。

  4.12.3  映射队列

4.12.3.1 服务类别到队列映射

在导航栏选择“QoS>映射队列”，可将服务类别映射到相对应的队列。如下图：

【参数说明】

【配置举例】

如：将 cos 3  映射到队列 7，将队列 7 的权值设置为 10。

61■ 配置指南

 4.12.3.2  差分服务到服务类别映射

在导航栏选择“QoS>映射队列>差分服务到服务类别映射”，可将差分服务映射到相对应 的服务类别。如下图：

【参数说明】

【使用说明】

Cos 优先级大于 dscp ，dscp 优先级大于端口。

【配置举例】

如：将 dscp 值为 3 、12、23 的全部映射到 cos5。

 4.12.3.3 端口到服务类别映射

在导航栏选择“QoS>映射队列>差分服务到服务类别”，可将端口映射到相对应的服务类 别。如下图：

【参数说明】

【使用说明】

Cos 优先级大于 dscp ，dscp 优先级大于端口。

【配置举例】

如：将端口 4、5、6 分别映射到 cos4、cos5、cos6。

 4.13 地址表

在导航栏选择“地址表”，您可以进行 MAC 添加和删除、 MAC 学习和老化和 MAC 地址

过滤等设置。

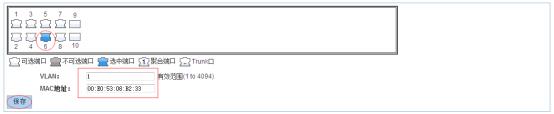

 4.13.1 Mac 添加与删除

在导航栏选择“地址表>Mac 添加与删除”，可添加静态 Mac 及删除 Mac 并查看到当前的 Mac 地址表。如下图：

【参数说明】

【使用说明】

根据不同的条件清除 Mac 地址,查看/添加/学习 Mac 地址,Mac 地址过滤。

【配置举例】

如： 1）将端口 6 Mac 设置为静态的 Mac。

2）清除端口 6 静态的 Mac 地址。

 4.13.2 Mac  学习和老化

在导航栏选择“地址表>Mac 学习和老化”，可设置端口下 Mac 最大学习数及 Mac 地址老 化时间。如下图：

【参数说明】

【使用说明】

根据不同的条件清除 Mac 地址,查看/添加/学习 Mac 地址,Mac 地址过滤。

【配置举例】

如： 1）设置端口 5、6、3、4 最大学习数为 3000。

2）将端口设备掉线或学习到的 Mac 地址过 2 分钟后从 Mac 地址表中自动消失。

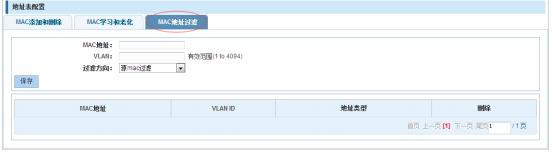

 4.13.3 Mac 地址过滤

在导航栏选择“地址表>Mac 地址过滤”，可根据条件过滤过不需要的 Mac 地址。如下图：

【参数说明】

【使用说明】

根据不同的条件设置 Mac 地址过滤。

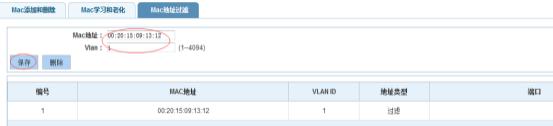

【配置举例】

如：将 Mac 地址为 00:20:15:09:12:12 添加到过滤表中。

 4.14   Snmp管理

在导航栏选择“Snmp 管理”，您可以进行 Snmp 配置和 Rmon 配置等设置。

  4.14.1 Snmp 配置

4.14.1.1 Snmp 配置

在导航栏选择“Snmp 管理>Snmp 配置”，可 Snmp 功能开启关闭。如下图：

【使用说明】

在配置 Rmon 的时候 Snmp 功能必须开启， 否则会配置失败。

【配置举例】

如：开启 Snmp。

 4.14.1.2  团体

在导航栏选择“Snmp 管理>Snmp 配置>团体”，可指定团体的访问权限。如下图：

【参数说明】

【使用说明】

团体配置数量上限为 8。

【配置举例】

如： 添加一条名为 public 的可读写团体。

 4.14.1.3 视图

在导航栏选择“Snmp 管理>Snmp 配置>视图”，设置视图规则来允许或禁用对某些 MIB 对象的访问。如下图：

【参数说明】

【使用说明】

每个视图最好配置一个视图规则，否则会影响 Snmp 功能。

69■ 配置指南

【配置举例】

如：建立视图 123、将 MIB 子树 oid 1.3.6.1 包含其中。

 4.14.1.4  组

在导航栏选择“Snmp 管理>Snmp 配置>组”，设置 Snmp 用户组。如下图：

【参数说明】

【使用说明】

组配置数量上限为 8，新建组之前需新建视图才可创建组。

【配置举例】

如：先新建视图 123，再新建组 goup1。

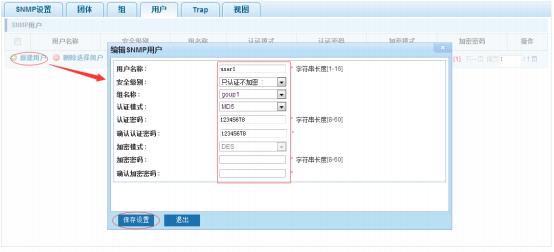

 4.14.1.5  用户

在导航栏选择“Snmp 管理>Snmp 配置>用户”，设置 Snmp 用户。如下图：

【参数说明】

【使用说明】

用户配置数量上限为 8，需新建视图及组才可使用，用户的安全级别需与组的安全级别一 致。添加一个用户所使用的认证以及加密方式，并配置所属的用户组，该用户将用于 Snmpv3 连接。

【配置举例】

如：新建视图 123，新建组 group1，新建用户 user1。

71■ 配置指南

 4.14.1.6 Trap

在导航栏选择“Snmp  管理>Snmp  配置>Trap ”，可指定发送陷阱消息的 Snmp  主机 （NMS） 。如下图：

【参数说明】

【使用说明】

Trap 配置数量上限为 8，可以配置多个不同的 Snmp 主机用于接收陷阱消息。触发陷阱消 息的时间有：端口的 Linkup/LinkDown ， 设备的 cold-start（掉电重启） / warm-start（热重 启），  以及 Rmon 设置的端口端口统计的上下阀值。

【配置举例】

如：设置主机 192.168.2.30 来接收 trap 消息。

  4.14.2 Rmon 配置

4.14.2.1  统计组

在导航栏选择“Snmp 管理>Rmon 配置>统计组”，设置监控某个以太网接口统计数据。 如下图：

【参数说明】

【使用说明】

在配置 Rmon 的时候 Snmp 功能必须开启， 否则会弹出提示框。

【配置举例】

如： 设置监控以太网端口 4 后查看数据。

 4.14.2.2  历史组

在导航栏选择“Snmp 管理>Rmon 配置>历史组”，记录某个以太网接口的历史信息。如 下图：

【参数说明】

【使用说明】

在配置 Rmon 的时候 Snmp 功能必须开启， 否则会弹出提示框。

【配置举例】

如： 监控以太网端口 4 历史信息。

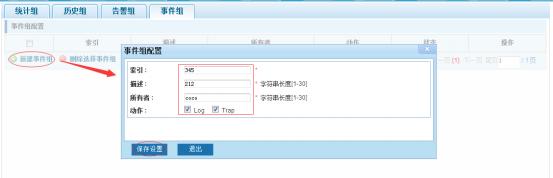

 4.14.2.3 事件组

在导航栏选择“Snmp 管理>Rmon 配置>事件组”，定义事件触发时， 记录事件的方式。 如下图：

【参数说明】

【使用说明】

在配置 Rmon 的时候 Snmp 功能必须开启， 否则会弹出提示框。

【配置举例】

如：创建事件 345 触发时，系统发送 trap 消息及记录日志。

 4.14.2.4  告警组

在导航栏选择“Snmp 管理>Rmon 配置>告警组”，定义告警组。如下图：

【参数说明】

【使用说明】

在配置 Rmon 的时候 Snmp 功能必须开启， 否则会弹出提示框。该配置需先配置统计组及 事件组。

【配置举例】

如：新建统计组 77 和事件组 345，设置超过上限 3000 及低于下限 1000 告警。

 4.15 LACP

在导航栏中选择“LACP”，您可以设置“LACP设置”和“LACP显示”。

 4.15.1 LACP 设置

在导航栏中选择“LACP>LACP 设置”， 您可以设置 LACP 配置相关信息。

【使用说明】

LACP，基于 IEEE802.3ax 标准的 LACP（Link Aggregation Control Protocol，链路汇聚 控制协议） 是一种实现链路动态汇聚的协议。 LACP 协议通过 LACPDU（Link Aggregation Control Protocol Data Unit，链路汇聚控制协议数据单元） 与对端交互信息。

【配置举例】

如： 1.  开启 LACP 功能。

2.设置系统优先级。

3.设置端口 LACP 功能。

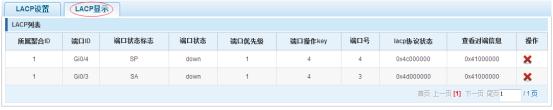

 4.15.2 LACP 显示

在导航栏中选择“LACP>LACP 显示”， 您可以查看 LACP 配置的相关信息。

【使用说明】

LACP，基于 IEEE802.3ax 标准的 LACP（Link Aggregation Control Protocol，链路汇聚 控制协议） 是一种实现链路动态汇聚的协议。 LACP 协议通过 LACPDU（Link Aggregation Control Protocol Data Unit，链路汇聚控制协议数据单元） 与对端交互信息。

【配置举例】

如： 1. 删除已 LACP 功能的端口。

 4.16  系统管理

在导航栏选择“系统管理”，您可以进行系统设置、系统升级、配置管理、配置保存、管

理员权限和一键信息收集等设置。

  4.16.1  系统设置

4.16.1.1  系统设置

在导航栏选择“系统管理>系统设置”，可对交换机基本信息进行设置。如下图：

【参数说明】

【配置举例】

如： 1）设置管理 VLAN  为 2 设置管理 VLAN，需先在 VLAN 设置中创建 VLAN，并 将空 闲端口设置到此 VLAN 中。

2）将 pc 接口插入 5 或 6 端口，设置管理 ip 为 192.168.0.12 ，ipv6 设置为设备名称为 yoyo， 超时时间为 20 分钟，巨型帧为 5000。

3）用 192.168.0.12 进行访问，设置系统时间

 4.16.1.2  系统重启

在导航栏选择“系统管理>系统重启”，可对设备进行重启。如下图：

【使用说明】

点击重启按钮将使交换机重新启动，重启过程需要 2 分钟左右的时间，请耐心等待，设备 重启后将会自动刷新页面。

【配置举例】

如：点击“立即重启设备”按钮。

 4.16.1.3 密码修改

在导航栏选择“系统管理>密码修改”，可对设备进行密码修改。如下图：

【使用说明】

如果您设置了新的 Web 登录密码， 则在设置之后使用新密码重新登录。 密码只能包含英

文、数字以及下划线。如忘记重设的密码，可在控制台进行重新设置。

yoyo(config)# password admin  。

New Password:1234。

Confirm Password:1234。

【配置举例】

如：选择密文密码，将密码修改为 1234。

 4.16.1.4 EEE

在导航栏选择“系统管理>系统设置>EEE” ,可将 EEE 开启。如下图：

【使用说明】

---

【配置举例】

例如：EEE 开启,可以高效节能以太网。

 4.16.1.5 SSH 登录

在导航栏选择“系统管理>ssh 登录”，可开启 SSH。如下图：

【使用说明】

配置用户通过 ssh 登录设备需开启使能开关。

【配置举例】

如：将 SSH 开启，设置 SSH 超时为 3 分钟，可用 CRT 进行登录。

 4.16.1.6   Telnet 登录

在导航栏选择“系统管理>Telnet 登录”，可开启 Telnet。如下图：

【使用说明】

配置用户通过 Telnet 登录设备需开启使能开关。

【配置举例】

如：将 Telnet 开启，电脑 Telnet 功能开启，可进行登录。

 4.16.1.7  系统日志

在导航栏选择“系统管理>系统日志”，可查看日志并设置日志服务器。如下图：

【参数说明】

【使用说明】

开启日志开关，设置 syslog 服务器，系统日志将自动推送到服务器中。

【配置举例】

如： 1）将错误的日志信息推送到服务器 192.168.0.2 中。

2）输入 fial 关键字， 进行查看，点击“清空日志”按钮，可清空日志

 4.16.2  系统升级

在导航栏选择“系统管理>系统升级”，可查选择升级文件进行升级。如下图：

【使用说明】

  1、请确认所升级的版本型号与本设备的型号相同。

2、在升级过程中， 可能会遇到整理 flash 从而导致页面暂时没响应， 此时不能断电或者重 启设备，直到提示升级成功！

【配置举例】

如：选择文件进行升级。

  4.16.3 配置管理

4.16.3.1  当前配置

在导航栏选择“系统管理>配置管理>当前配置”，可导入导出配置文件， 备份文件。如下 图：

【使用说明】

导入配置后， 要启用新的配置， 请在当前配置页面重启设备 否则配置不生效。

【配置举例】

如： 1）先在配置保存页面，点击保存配置， 保存当前配置， 再导出配置。

2）导入配置

3）备份文件

 4.16.3.2 配置备份

在导航栏选择“系统管理>配置管理>配置备份”，可配置备份文件。如下图：

【使用说明】

操作此页面需先在当前配置页面，备份文件。

【配置举例】

如：重命名备份文件。

 4.16.3.3 恢复出厂配置

在导航栏选择“系统管理>配置管理>恢复出厂配置”，可导出当前配置及恢复出厂配置。 如下图：

【使用说明】

恢复出厂配置，将删除当前所有配置。如果当前系统有有用的配置，可先导出当前配置后 再恢复出厂配置 。

【配置举例】

如：恢复出厂配置前可先导出当前配置。

 4.16.4 配置保存

在导航栏选择“系统管理>配置保存”，可保存当前配置。如下图：

【使用说明】

保存系统配置，将覆盖原有配置。如果当前系统有有用的配置，可先备份当前配置后再保 存系统配置。

【配置举例】

如：点击“保存配置”按钮。

 4.16.5  管理员权限

在导航栏选择“系统管理>管理员权限”，可配置普通用户。如下图：

【使用说明】

本页面只有超级管理员 admin 可以访问，用于管理用户和访客。用户可登录 Web 管理系 统对设备进行日常维护。除了 admin 和 user，最多可添加 5 个用户。 普通用户只可访问查

看系统首页信息。

【配置举例】

如：

 4.16.6 一键信息收集

在导航栏选择“系统管理>一键信息收集”，可收集到系统 debug 信息。如下图：

【使用说明】

收集系统有用信息，可能会花一段时间。

【配置举例】

如：点击“收集信息”按钮。

5    附录：产品规格
