感谢您购买此款8口百兆+1口千兆+1个千兆SFP口非管理型以太网交换机，在安
装和使用本产品之前，请仔细阅读本手册，以便您正确快速安装及使用产品。
此交换机是一款 8 口百兆+1 口千兆+1 个千兆 SFP 口非管理型以太网交换机。提供 8 个 10 / 100Mbps 自适应 RJ45 端口，兼容 10Base-T 和 100Base-TX 两种网络，端口速度 10/ 10 0Mbps 自动协商。外加 2 个千兆端口-- 1 个 10/ 100/ 1000Mbps 自适应 RJ45 端口和 1 个 10 0/ 1000Mbps SFP 口，可用于连接带宽更高的上游设备。采用存储转发技术，结合动态内 存分配，确保带宽有效的分配到每一个端口。内置高可靠性宽电压输入设计电源，即使电网 电压不稳定，也能保证设备能正常工作。
此交换机整体性能优良，使用简单，即插即用，特别适合于安防等工作环境相对恶劣的领域 使用。
• • 符合 IEEE 802.3i 、IEEE 802.3u 、IEEE802.3ab 、IEEE802.3x ，IEEE802.3az IEEE802.3z 标准。
• • 数据交换采用存储-转发方式。
• • 8 个 10/ 100Mbps 自适应 RJ45 端口，支持端口自动翻转（Auto MDI/MDIX），2 个千 兆端口--- 10/ 100/ 1000Mbps 自适应 RJ45 端口和 1 个 100/ 1000Mbps SFP 光口，可用 于连接带宽更高的上游设备
• • 支持 MAC 地址学习。
• • 动态 LED 指示，提供简单的工作状态提示及故障排除。
• • 内置高可靠性宽电压输入电源。
• • 11 英寸全金属铁壳设计,适合桌面或机架安装。
1.3.1 交换机前面板
交换机前面板由一系列的 LED 指示灯，8 个 10/ 100Mbps RJ45 端口，外加 2 个千兆端口 -- 1 个 10/ 100/ 1000Mbps 自适应 RJ45 端口和 1 个 100/ 1000Mbps SFP 口，相关的 LED 指 示灯组成，如下图所示：

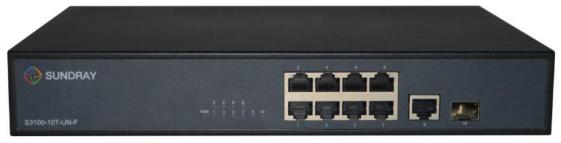

图1 交换机前面板
RJ45 端口（1~8）：8 个 10/ 100Mbps RJ45 端口，均支持 10/ 100Mbps 带宽的设备连接， 每个端口对应一个 Link/Act 指示灯。
RJ45 端口（9）：1 个 10/ 100/ 1000Mbps RJ45 端口，支持 10/ 100/ 1000Mbps 带宽的设备 连接，对应一个 Link/Act 指示灯。
SFP 端口（10）：1个 SFP 端口，均支持100/ 1000Mbps 的 SFP 连接，端口对应一个 Link/Act 指示灯。
LED 指示灯：您可以通过 LED 指示灯快速判断交换机的工作状态，帮助诊断交换机或连接
设备中的问题。
LED 指示灯：
您可以通过 LED 指示灯快速判断交换机的工作状态，帮助诊断交换机或连接设备中的问题，
下表描述了交换机的每个指示灯的详细指示说明。
|
LED |
颜色 |
状态 |
状态描述 |
|
Power |
绿色 |
常亮 |
通电 |
|
熄灭 |
断电 |
||
|
Link/Act （1~8） （9~ 10） |
绿色 |
常亮 |
对应端口连接 |
|
闪烁 |
对应端口已连接并收发数据 |
||
|
熄灭 |
对应端口未连接 |
1.3.2 交换机后面板
交换机后面板包含一个接地柱，一个交流电源连接器及电源规格标示组成，如下图 2 所示：

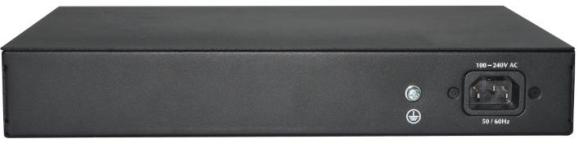

图2 交换机后面板
交流电源连接器：
即是三芯交流电源插座，支持输入交流电压范围是100~240VAC ，50/60Hz。 注：请用户在使用中将电源线三芯插头的安全地与大地连接好。
接地柱：
位于电源接口左侧，请使用导线接地，用于雷击保护。
打开交换机的包装盒，盒内应包括以下产品和附件：
• • 一台交换机
• • 一根 AC 电源线
• • 一套安装组件
• • 一本产品安装手册
• • 一张合格证
• • 一张装箱清单
• • 一张保修卡
• • 一张产品有害物质含量状态说明
注：打开产品包装后，若发现以上产品和附件有丢失或损坏，请及时与经销商联系。
请按照下面的说明进行安装，避免不正确的操作造成设备损坏和安全威胁：
• • 把交换机放置在平稳的地方或桌面上以防跌落摔坏；
• • 确保交换机连接的输入交流电源满足交换机背面标记的电压范围；
• • 为了保持交换机远离电火花，请不要打开交换机的外壳，即使在不通电的情况下；
• • 确保有足够的通风空间给交换机散热；
• • 确保支撑交换机的台面能足够支撑交换机及其配件的重量。
2.1.1 桌面安装
如果用户没有19英寸的标准机架，那么可以把交换机安装在平稳桌面上。请将附带的橡胶 脚垫安装于交换机底面的四个角上，然后置于桌面指定位置，保留足够的通风空间给交换机
散热。
2.1.2 机架式安装
交换机可安装在EIA标准尺寸19英寸机架中，后者可同其它设备一起置于布线室中。安装交
换机，请遵循以下步骤：
a. 安装时，将安装支架附于交换机的侧面板（ 一边一个）并用随货提供的螺丝将其固定；
图3 安装支架
b. 然后，用随设备机架提供的螺丝将交换机安装到机架上。
图4 安装到机架
2.1.3 给交换机上电
该交换机是通过交流100~240V 50/60Hz的内部高能效电源供电，请按照以下步骤连接：
AC插座：
推荐使用单相三线插座与中性出口或多功能计算机专业的插座。请确认插座接地线完好且能
正常工作。
AC电源线连接：
用标配的交流电源线一端插入 AC 电源插座，一端接到交换机后面板的电源接口。检查电源
指示灯是否亮，如果电源指示灯亮，表明电源连接成功。
请将网卡插入电脑，安装网卡驱动程序后，请将双绞线的一端连接到您的电脑，另一端将连 接到交换机的任意 RJ45 口上，交换机和电脑连接距离最大支持 100 米。一旦连接成功，设 备正常上电，则相对应的交换机端口 Link/up 状态指示器灯工作。
图 5 连接 PC 到交换机
附录：产品规格
|
硬件规格 |
||
|
网络协议 |
IEEE 802.3i 、 IEEE 802.3u 、 IEEE802.3ab 、 IEEE802.3x 、 IEEE802.3az 、IEEE 802.3z |
|
|
端口 |
8 个 10/ 100Mbps 自适应 RJ45 端口（Auto MDI/MDIX） 1 个 10/ 100/ 1000Mbps 自适应 RJ45 端口（Auto MDI/MDIX） 1 个 100/ 1000Mbps SFP 光纤接口 |
|
|
网络介质 |
100BASE-TX:非屏蔽 5 类、超 5 类双绞线（最大 100m） 1000BASE-T:非屏蔽 5 类、超 5 类、6 类双绞线（最大 100m) 1000BASE-X:多模光纤、单模光纤 |
|
|
|
|
|
|
MAC 地址空量 |
4K |
|
|
交换容量 |
5.6Gbps |
|
|
包转发率 |
4. 1664Mpps |
|
|
指示灯 |
每台 |
Power：绿色 |
|
每端口 |
Link/Activity：绿色 |
|
|
电源及功耗 |
输入：100-240VAC 50/60Hz ；功耗：2.8W MAX |
|
|
使用环境 |
工作温度：0ºC～45ºC 存储温度：- 10ºC～70ºC 工作湿度：10%～90% RH 不凝结 存储湿度：5%～90% RH 不凝结 |
|
