24+2G Gigabit-uplink unmanaged POE Switch

  指示灯

24个10/100Mbps自适应RJ45端口

   2个10/100/1000Mbps自适应RJ45端口

图1-1 S3100-24T-PWR-UN-F前面板示意图

前面板相关描述如下所示。

 1  指示灯

包括1个电源指示灯(Power),1个功率指示灯(PoE Max),16/24个百兆端 口各采用—个指示灯(Link/Act),2个千兆端口各采用两个指示灯(Link/Act及 1000M)。

指示灯工作状态描述如下表所示。

表1-1 指示灯工作状态描述

 2 24个10/100Mbps自适应RJ45端口

支持10Mbps或100Mbps带宽的连接设备,支持PoE供电,均具有自协商能力。每 个端口对应有—个Link/Act指示灯。

 3 2个10/100/1000Mbps自适应RJ45端口

支持10Mbps、100Mbps或1000Mbps带宽的连接设备,均具有自协商能力。每个端 口对应有—个1000M指示灯和—个Link/Act指示灯。

 4 2个SFP端口

SFP模块卡扩展槽位于千兆RJ45端口的右边,同与其combo共享的千兆RJ45端口 共用指示灯。

24+2G Gigabit-uplink unmanaged POE Switch

 25与25F共用,26与26F共用。

u 后面板

S3100-24T-PWR-UN-F的后面板有—个电源插座和防雷接地柱。

图1-2 后面板示意图

 1  电源插座

S3100-24T-PWR-UN-F的接入电源需为100-240V~ 50/60Hz的交流电源。

 2 防雷接地柱

请使用导线接地,以防雷击。为避免产品遭受雷击并延长产品的使用寿命,请参考 《防雷安装手册》进行防雷安装。

注意: 请使用原装电源线。

2.产品安装

2.1物品清单

注意: 如果发现有配件短缺及损坏的情况, 请及时和当地经销商联系。

2.2 安装注意事项

注意: 为避免使用不当造成设备损坏及对人身的伤害, 请遵从以下的注意事项。

 u  安装安全注意事项

u   安装过程中电源保持关闭状态, 同时佩戴防静电手腕, 并确保防静电手腕与皮肤良 好接触, 避免潜在的安全隐患;

u   交换机在正确的电源供电下才能正常工作, 请确认供电电压与交换机所标示的电压相符;

u   交换机通电前请确认不会引起电源电路超负荷, 以免影响交换机正常工作甚至造成 不必要的损坏;

u   为避免受电击的危险, 在交换机工作时不要打开外壳, 即使在不带电的情况下, 也不 要自行打开;

u   清洁交换机之前, 应先将交换机电源插头拔出, 请勿用湿润面料擦拭, 请勿用液体清洗。

u  安装环境注意事项

温度/湿度

40气

0气

24+2G Gigabit-uplink unmanaged POE Switch

为保证交换机长期稳定工作, 延长使用寿命, 请维持环境—定的温度和湿度。过高或 过低的环境湿度易引起绝缘材料漏电、变形甚至金属部件锈蚀现象, 温度过高会加速 绝缘材料的老化过程, 严重影响设备使用寿命。该系列交换机的正常工作和存储温度/ 湿度如下表2-1。

表2-1 交换机正常使用的温度/湿度要求

海拔高度

具有该标志的产品仅适用于海拔2000m以下地区安全使用。

室内防尘

灰尘落在交换机表面会造成静电吸附, 使金属接点接触不良。虽然设备本身在防静电 方面做了—定措施, 但当静电超过—定强度时, 仍会对内部电路板上的电子元器件造成 致命的破坏, 为避免静电影响设备正常工作, 请注意以下事项:

u   定期除尘, 保持室内空气清洁;

u   确认设备接地良好, 保证静电顺利转移。

电磁干扰

电磁干扰会以电容糯合、电感糯合、阻抗糯合等传导方式对设备内部的电容、电感等电 子元器件造成影响, 为减少电磁干扰因素造成的不利影响, 请注意以下事项:

u   供电系统采取必要抗电网干扰措施;

u   交换机应远离高频大功率、大电流设备, 如无线发射台等;

u   必要时采取电磁屏蔽措施。

防雷需求

雷击发生时, 在瞬间会产生强大电流, 放电路径上空气会被瞬间加热至20000摄氏度, 瞬间大电流足以给电子设备造成致命的损害。为达到更好的防雷效果, 请注意以下事项:

u   确认机架与大地保持良好接触;

u   确认电源插座与大地保持良好接触;

u   合理布线, 避免内部感应雷;

u   室外布线时, 建议使用信号防雷器。

安装台

无论交换机安装在机架内或其他水平工作台上, 请注意以下事项:

u   确认机架或工作台平稳、牢固, 且能承受至少5.5kg重量;

u   确认机架自身有良好的散热系统, 或保持室内通风良好;

u   确认机架良好接地, 电源插座与交换机距离不超过1.5米。

注意: 本产品专为通信运营商的机房使用设计, 请按照以下要求进行安装维护。

2.3 安装工具准备

u   十字螺丝刀

u   防静电手腕

u   网线、光纤

2.4产品安装

u  安装在桌面上

当不具备19英寸标准机架时, 用户可以将交换机放置在平稳的桌面上。此种安装方式 操作比较简单, 具体安装步骤如下:

注意: 交换机机壳周围预留5~10cm空隙, 确保散热和空气流通, 交换机表面避免摆放其 他重物。

 1. 将交换机的底部朝上放置于足够大且稳定的桌面上;

2. 逐个揭去4个脚垫的胶面保护纸, 分别貓贴在位于机壳底部四角的圆形凹槽中, 如图 2-1所示;

 3. 将交换机翻转过来, 平稳地放在桌面上。

 安装在19英寸标准机架上

本系列交换机是按照19英寸标准机架的尺寸进行设计的, 可以方便地安装到机架上, 具体安装步骤如下:

 1. 检查机架的接地与稳定性;

2. 将配件中的两个L型支架分别安装在交换机面板的两侧, 并用配件中提供的螺钉固 定, 如图2-2所示;

                L型支架

              螺钉

图2-2 支架安装示意图

 3. 将交换机安放在机架内适当位置, 由托架支撑;

4. 用螺钉将L型支架固定在机架两端固定的导槽上, 确保交换机稳定、水平地安装在 机架上, 如图2-3所示。

图2-3 机架安装示意图

注意:

u  机架良好接地是设备防静电、防漏电、防雷、抗干扰的重要保障, 因此确保机架接地线正确安 装;

u  机架内安装设备一般由下至上, 避免超负荷安装;

u  交换机表面避免摆放其他重物, 以免发生意外;

u  确保散热和空气流通。

08  产品安装

3.硬件连接

3.1连接至RJ45端口

交换机与对端以太网口的连接过程如下:

1. 将网线—端连接到交换机, 另—端连接到对端设备, 如图3-1所示;

RJ45端口 水晶头

图3-1 RJ45端口连接示意图

2. 上电后, 请检查与之对应的指示灯的状态。若灯亮表示链路已正常连通, 灯灭表示 链路不通, 请检查线路, 确认对端设备已启用。详细指示灯说明请参考表1-1。

说明:

u  对于10Base-T以太网, 建议使用3类或以上UTP/STP线;

u  对于100Base-TX以太网, 建议使用5类或以上UTP/STP线;

u  对于1000Base-T以太网, 建议使用超5类或以上UTP/STP线。

注意:

u   当交换机与工作站、服务器、路由器或其它以太网设备连接时, 网线长度不能大于100米;

u  交换机以太网口Auto-MDl/MDlX功能默认开启, 采用5类双绞线连接以太网时, 标准网 线或交叉网线均可;

u  不要将RJ45端口连接电话线。

3.2连接SFP端口

S3100-24T-PWR-UN-F的SFP口只支持千兆光纤模块。建议选择我司SFP模块产品配 合使用。

交换机安装光纤模块的过程如下:

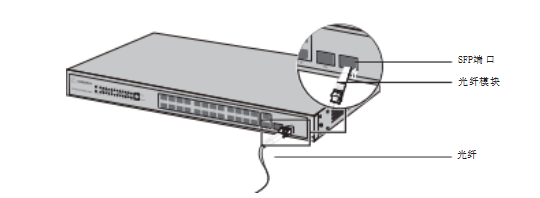

1. 从侧面抓住光纤模块, 将其沿交换机SFP端口插槽平滑插入, 直至光纤模块与交换 机紧密接触为止, 如图3-2所示;

图3-2 SFP端口连接示意图

2. 连接时确认光纤模块的Rx和Tx口, 将光纤的—端对应插入Rx和Tx口, 保证接口的Tx 与Rx端连接正确, 光纤的另—端连接到另—设备;

3. 上电后, 请检查与之对应的指示灯的状态。若灯亮表示链路已正常连通, 灯灭表示 链路不通, 请检查线路, 确认对端设备已启用。详细指示灯说明请参考表1-1。

注意:

u  不允许过度弯折光纤, 其曲率半径应不小于10cm;

u  保证光纤端面处的清洁度;

u  请不要用眼睛直视光纤连接器, 否则可能对眼睛造成伤害。

3.3连接电源线

S3100-24T-PWR-UN-F使用100-240V~ 50/60Hz的交流电源。

 1. 检查选用电源与交换机标示的电源要求—致;

2. 使用交换机原装电源线连接交换机与电源插座, 如图3-3所示。

图3-3 电源线连接示意图

注意: 供电系统的电源要求与大地良好接触, 确认设备供电电源开关的位置, 以便在需要 时, 能够及时切断供电电源。

3.4设备初始化

接通电源后交换机将自动进行初始化。

指示灯会出现下列情况:

u   接通电源后, 电源指示灯保持常亮, 其他指示灯此时熄灭;

u   约2秒后, 除电源指示灯之外的所有指示灯亮起约2秒, 然后熄灭;

u   各端口指示灯正常指示各端口连接状态, 表明交换机已经开始正常工作。

3.5 安装后检查

安装后请检查以下事项:

u   检查交换机周围是否有足够的散热空间, 空气流通是否顺畅;

u   检查电源插座供电是否符合交换机规格;

u   检查电源、交换机、机架等设备都已正确接地;

u   检查交换机与其它网络设备是否连接正常。

 附录A   技术参数规格
