1.3  交换机面板说明

1.3.1 交换机前面板

交换机前面板由一系列的 LED 指示灯，9 个 10/ 100/ 1000Mbps  自适应 RJ45 端口和 1 个 100/ 1000Mbps SFP 端口组成，如下图 1 所示：

图1  交换机前面板

10/100/1000Mbps RJ45 端口（1~8）：

8个RJ45端口，均支持10/ 100/ 1000Mbps带宽的设备连接，每个端口对应一组PoE指示灯和 Link/Act指示灯。

10/100/1000Mbps RJ45 端口（9）：

1个RJ45端口，支持10/ 100/ 1000Mbps带宽的设备连接，对应一个Link/Act指示灯。

SFP 端口：

1个SFP收发模块端口，对应一个SFP指示灯。

LED 指示灯：

您可以通过 LED 指示灯快速判断交换机的工作状态，帮助诊断交换机或连接设备中的问题，

下表描述了交换机的每个指示灯的详细指示说明。

1.3.2 交换机后面板

交换机后面板由交流电源连接器，接线柱以及风扇通风口组成，如下图2所示：

图2  交换机后面板

交流电源连接器：

即是三芯交流电源插座，支持输入交流电压范围是100~240VAC ，50/60Hz。 注：请用户在使用中将电源线三芯插头的安全地与大地连接好。

接地柱：

位于电源接口右侧，请使用导线接地，用于雷击保护。

风扇散热口：

风扇散热口位于交换机后面板的中间位置，用于风扇通风，请勿遮挡。

1.4 环境参数

• • 工作温度：0℃~45℃

• • 存储温度：-40℃~70℃

• • 工作湿度：10%～90% RH  不凝结

• • 存储湿度：5%～90% RH  不凝结

1.5 物品清单

打开交换机的包装盒，盒内应包括以下产品和附件：

• • 一台千兆 PoE 以太网交换机

• • 一根 AC 电源线

• • 一套安装组件

• • 一本产品安装手册

注：打开产品包装后，若发现以上产品和附件有丢失或损坏，请及时与经销商联系。

2.安装，使用方法

2.1  安装交换机

请按照下面的说明进行安装，避免不正确的操作造成设备损坏和安全威胁：

• • 把交换机放置在平稳的地方或桌面上以防跌落摔坏；

• • 确保交换机连接的输入交流电源满足交换机背面标记的电压范围；

• • 为了保持交换机远离电火花，请不要打开交换机的外壳，即使在不通电的情况下；

• • 确保有足够的通风空间给交换机散热；

• • 确保支撑交换机的台面能足够支撑交换机及其配件的重量。

2.1.1 桌面安装

如果用户没有19英寸的标准机架，那么可以把交换机安装在平稳桌面上。请将附带的橡胶 脚垫安装于交换机底面的四个角上，然后置于桌面指定位置，保留足够的通风空间给交换机

散热。

2.1.2 机架式安装

交换机可安装在EIA标准尺寸19英寸机架中，后者可同其它设备一起置于布线室中。安装交

换机，请遵循以下步骤：

a.    安装时，将安装支架附于交换机的侧面板（ 一边一个）并用随货提供的螺丝将其固定；

图3  安装支架

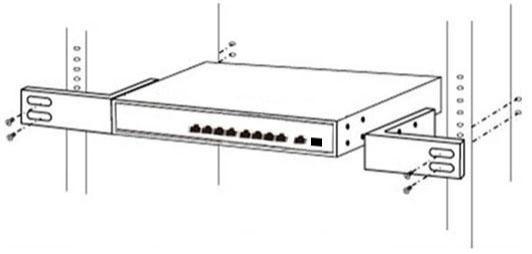

b.    然后，用随设备机架提供的螺丝将交换机安装到机架上。

图4  安装到机架

2.1.3 给交换机上电

该交换机是通过交流100~240V 50/60Hz的内部高能效电源供电，请按照以下步骤连接：

AC插座：

推荐使用单相三线插座与中性出口或多功能计算机专业的插座。请确认插座接地线完好且能

正常工作。

AC电源线连接：

用标配的交流电源线一端插入 AC 电源插座，一端接到交换机后面板的电源接口。检查电源

指示灯是否亮，如果电源指示灯亮，表明电源连接成功。

2.2连接计算机（NIC）到交换机

请将网卡插入电脑，安装网卡驱动程序后，请将双绞线的一端连接到您的电脑，另一端将连 接到交换机的任意 RJ45 口上，交换机和电脑连接距离最大支持 100 米。一旦连接成功，设 备正常上电，则相对应的交换机端口 Link/up 状态指示器灯工作。

图 5  连接 PC 到交换机

2.3 连接负载到交换机

交换机的 1~8 端口都支持 PoE 供电功能，每个端口的最大输出功率是 30W。您仅需把支持 PoE 供电的受电设备（例如网络电话，网络摄像头，无线终端等）通过网线连接到该交换

机上，交换机就能给此受电设备提供供电。
