◆产品尺寸 : 60 L* 42 W* 28H( mm)

◆工作电压: 12 VDC±10 %

◆工作电流:≤ 12 m A

◆遥控器容量: 30个

◆遥控距离: ≤30 M

◆工作频率: 433 MHz

◆工作温度: - 40℃- 60℃

◆产品重量: 0 . 09 kg

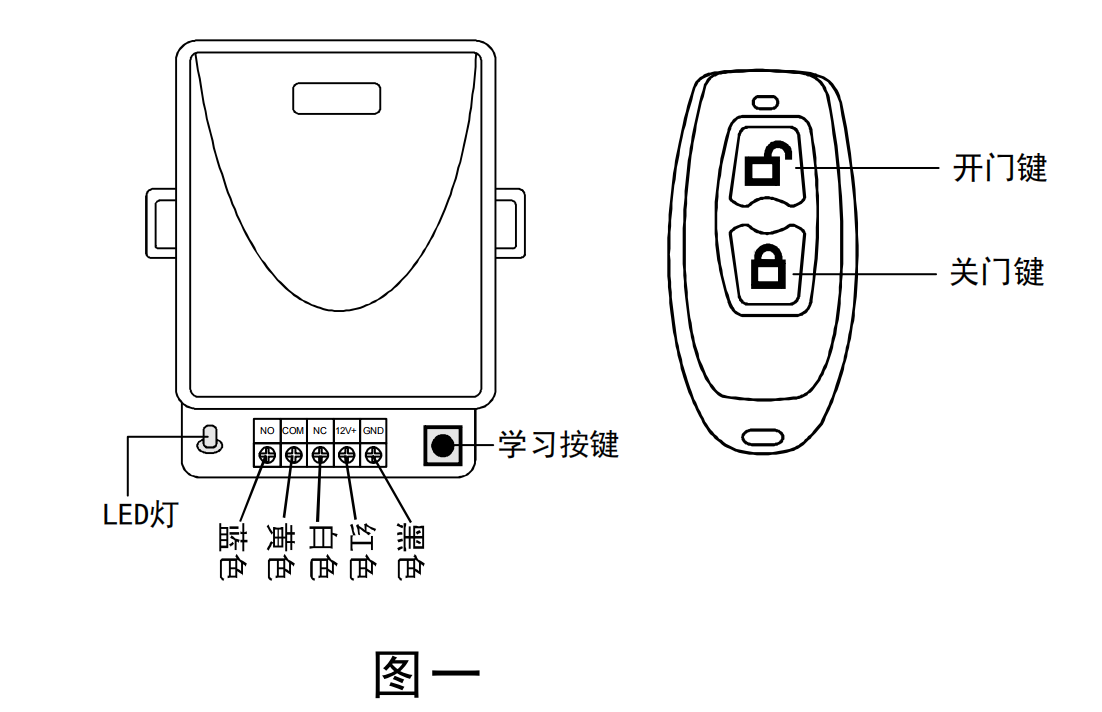

按下控制器上的学习按键， 待LED灯点亮后松开学习按键， 控制器进入学习状态（ 此时LED熄灭）， 然后按下需要控制该控制器的遥控器按键， 当看到控制器的LED灯快闪5次后熄灭， 表示已经学习成功； 最多可学习30个该类型的遥控器； 若遥控器遗失，欲使遥控器全部失效， 应长按学习按键（ 超过8 S），待LED灯熄灭， 控制器会自动清除内存里面的内容； 要重新使用， 只需再学习一次即可。（ 如图一所示）

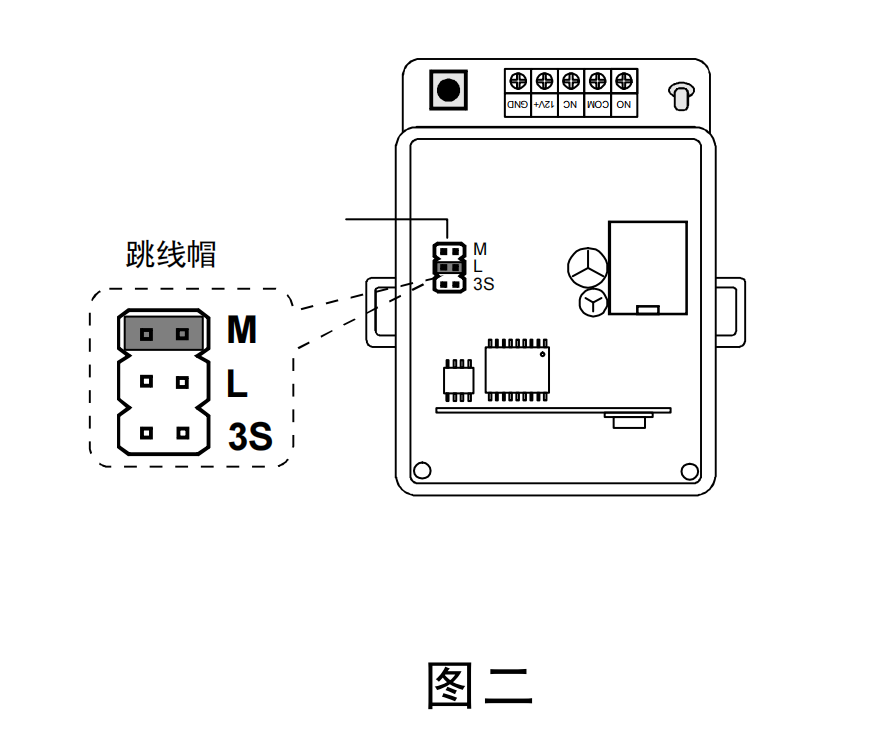

本遥控器有三种工作模式（如图二所示）:

1、跳线帽在“M”位置上：在遥控器上按下开锁键时，门一直打开，松开后，门关闭，解锁键无效

（出厂默认模式）；

2、跳线帽在“L”位置上：当按下开锁键时，门正常开启；按关锁键，门正常关闭；

3、跳线帽在“3S”位置上：当按下开锁键时，门打开；按关锁键，3S后门正常关闭；

开门键关门键

图一                                  图二

PS：此控制器在门禁套件的电源箱子里面
