名称 |
数量 |
名称 |
数量 |
|
智能会议主机 |
1 |
电源适配器 |
1 |
|
挂靠支架 |
1 |
说明书 |
1 |
|
壁挂支架 |
1 |
7 号电池 |
2 |
|

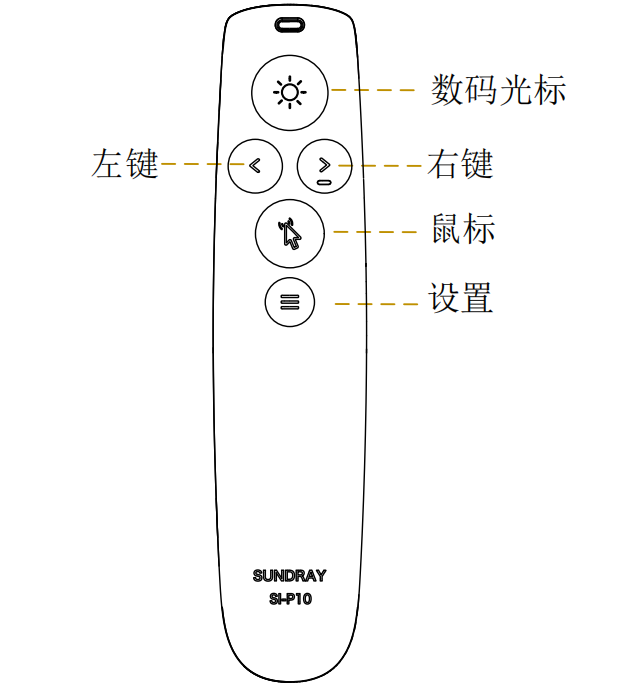

智控随心笔 |
1 |
螺丝包 |
1 |
|
|
|
|
|
产品参数
|
类别 |
参数规格 |
|
供电方式 |
DC12V/POE（AT） |
|
安装方式 |

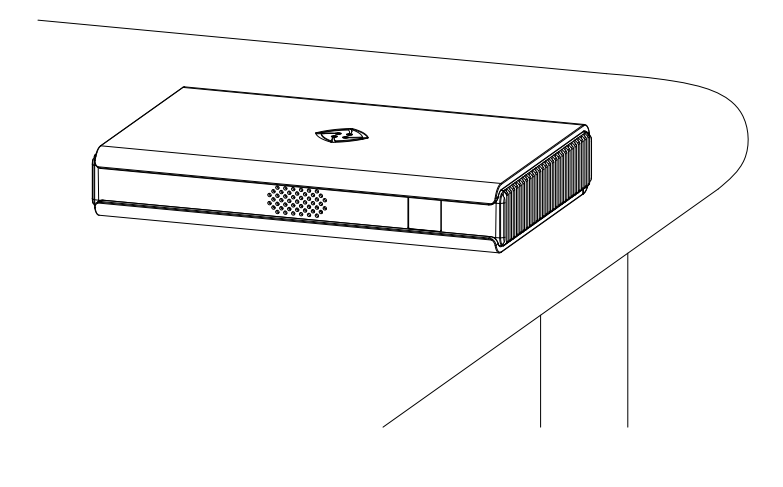

桌面放置/挂靠/壁挂 |
|
工作环境 |
0℃~40℃ , 10~95%RH 无凝结 |
|
尺寸 |
184.5x116x30.5mm |

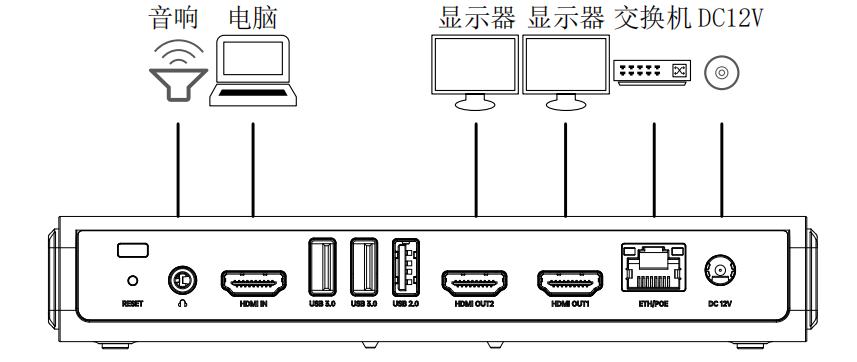

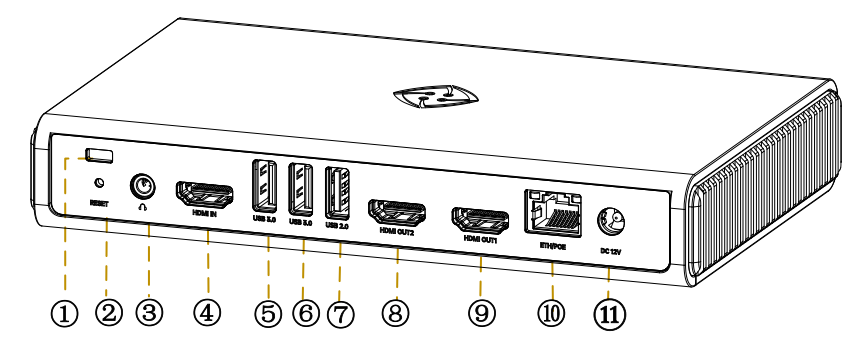

产品图示
|
标号 |
名称 |
说明 |
|
1 |
防盗锁孔 |
|
|
2 |
按键孔 |
RESET 按键， 用于恢复出厂设置 |
|
3 |
3.5mm 接口 |
音频输出口 |
|
4 |
HDMI-IN |
视频输入，支持 1080P 分辨率 |
|
5 |
USB3.0 |
USB3.0 host，支持 5V/1A 输出 |
|
6 |
USB3.0 |
USB3.0 OTG，支持 5V/1A 输出 |
|
7 |
USB2.0 |
USB2.0 接口，支持 5V/0.5A 输出 |
|
8 |
HDMI OUT-2 |
视频输出，支持 2K 分辨率， 不支 持音频输出 |
|
9 |
HDMI OUT-1 |
视频输出，支持 4K 分辨率，支持 音频输出 |
|
10 |
网口 |
1000M 以太网接口， 支持 POE 供电 |
|
11 |
电源口 |
接入 DC12V 适配器供电 |
|
12 |

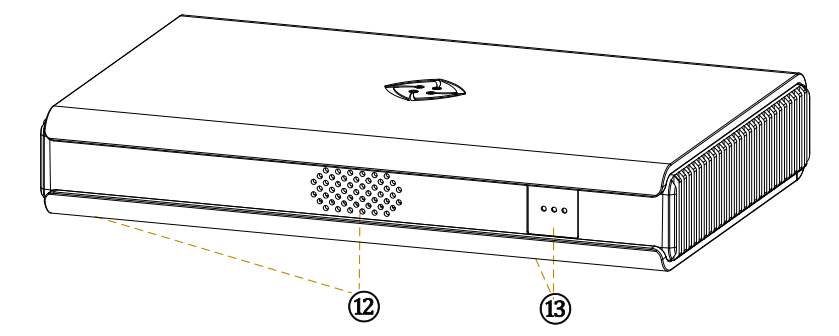

超声波 |
辅助投屏 |
|
13 |
指示灯 |
指示设备状态 |
指示灯状态说明
|
颜色 |
状态 |
状态说明 |
|
红色 |
常亮 |
设备接通电源 |
|
蓝色 |
常亮 |
设备系统正常运行 |
恢复出厂设置
长按 RESET 按键 10s，直至指示灯熄灭，松开按键，设备重新启动变 为蓝灯时，则表示恢复出厂设置成功
注意事项
①当只使用 1 个显示器时，优先接入 HDMI OUT1
②HDMI OUT2 口不支持音频输出
③若使用 POE 供电时，可不接电源适配器
④POE 供电时，需使用有 CCC 认证并满足标准要求的 POE 供电设备
说明：具体投屏使用方法请在设备上电后，参考设备显示主 页指引

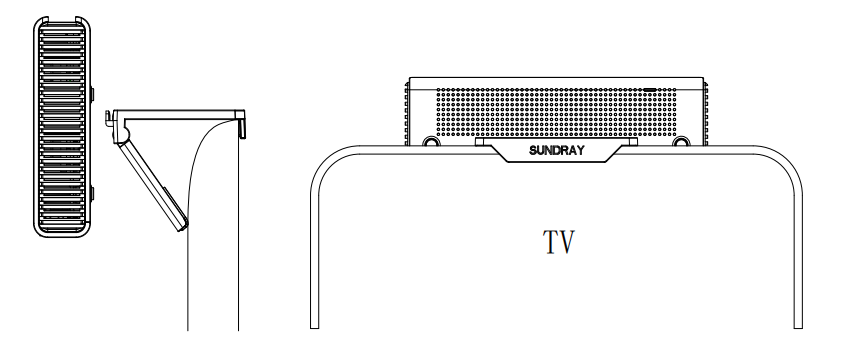

（2）挂靠电视机上方（挂靠支架）

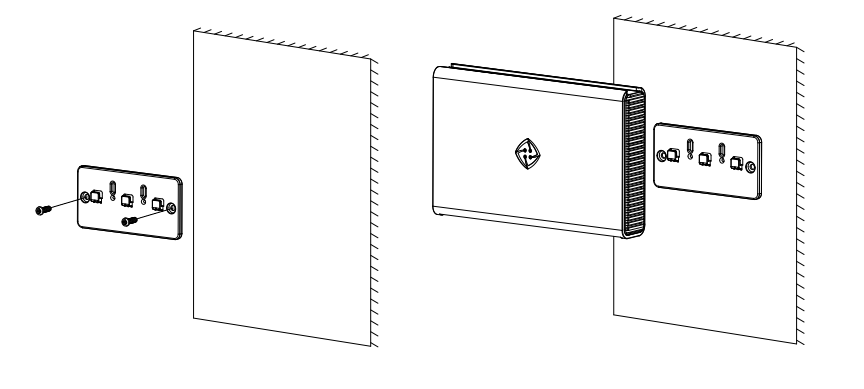

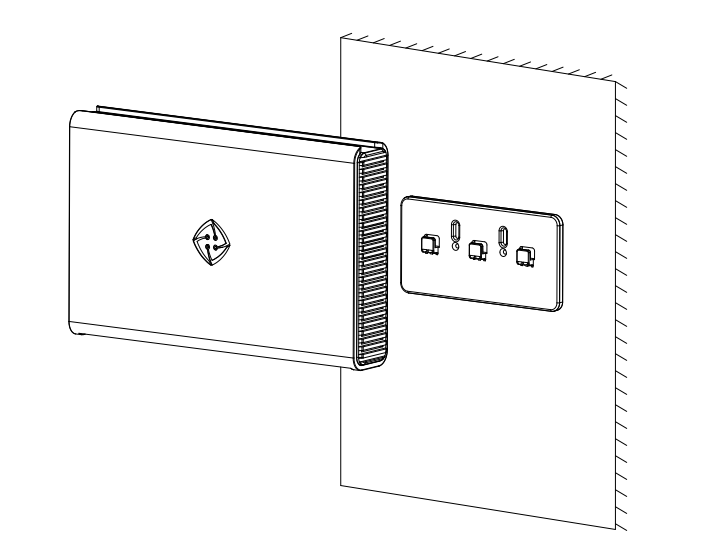

（3）壁挂安装（壁挂支架+螺丝）
①将壁挂支架固定于墙体 ②安装智能会议主机
③安装智能会议主机

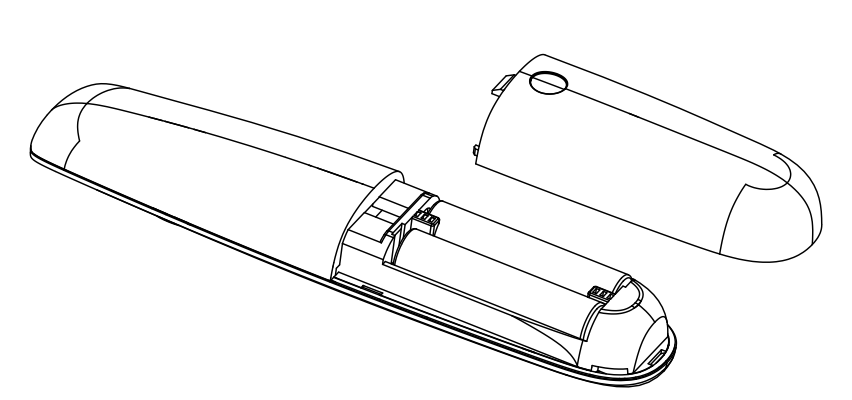

（2）安装电池
（3）配对
注：随心笔出厂时与会议主机已完成配对，下述操作仅供参考使用
①将智控随心笔靠近会议主机（1 米内）

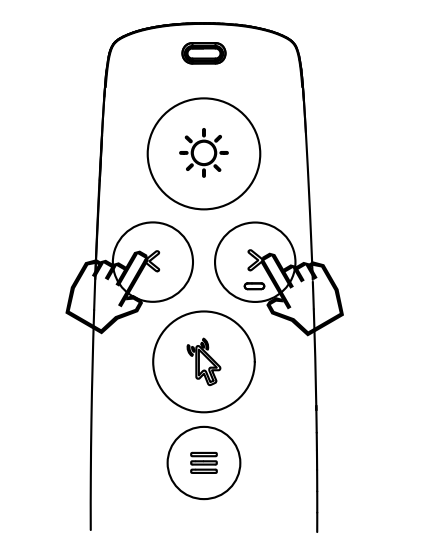

②长按左、右键直至指示灯变为红绿交替闪烁， 进入配对模式
③此时会议主机会自动与随心笔进行配对， 配对成功后指示灯变为 绿灯并伴随有震动提示
