更新时间：2025-07-25

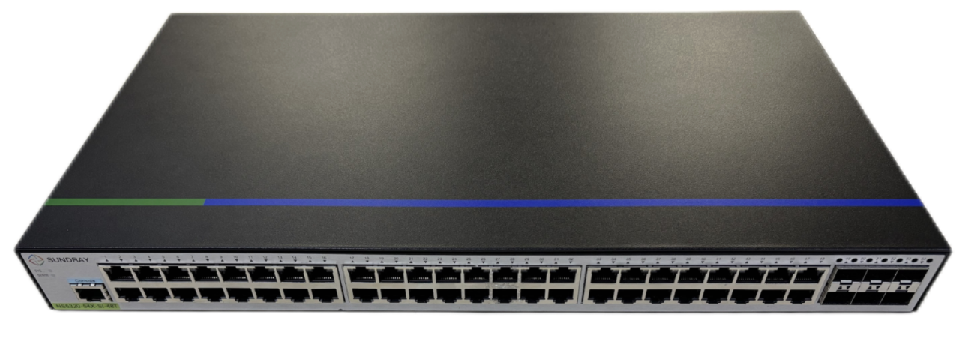

产品型号	NS5320-54X-SI-48T交换机
外形尺寸	442×250×43.6（W×L×H，mm），1RU
重量	净重≤4.0kg
电源模块	固定电源模块ADO-70W1 12，不支持电源冗余
风扇模块	2个固定风扇
输入电压	交流输入接口 额定电压范围：100V～240V AC，50/60Hz
最大功耗	70W
EMC	GB9254-2021
安规	GB4943.1-2022
工作温度	0℃~45℃ 从海拔1800m开始，海拔每升高220m最高温度规格降低1℃
存储温度	-40 to 70℃
工作湿度	5%~95% RH（无冷凝）
散热系统	右进风，左出风

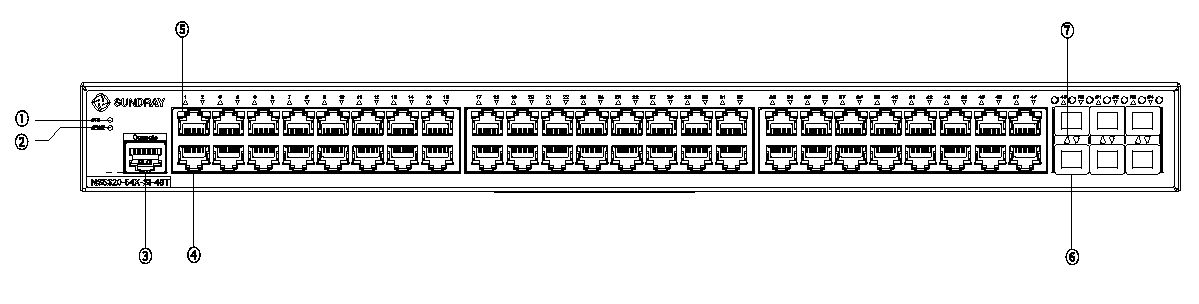

①　SYS状态指示灯

②　SENSE指示灯

③　CONSOLE端口

④　电口

⑤　电口指示灯

⑥　10G光口

⑦　10G光口指示灯

1.3.2产品后面板

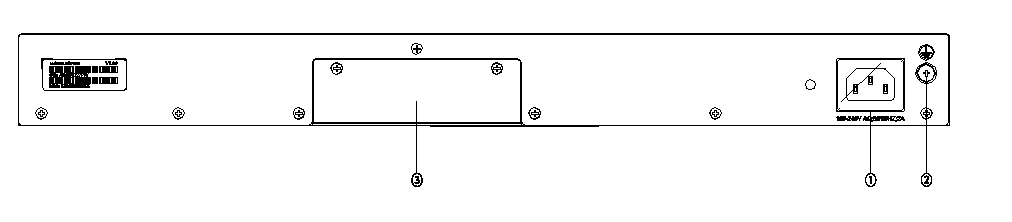

图 1-2 NS5320-54X-SI-48T后面板示意图

注释：

①　AC电源模块插槽

②　接地柱

③　扩展卡槽位空挡板





  1.4前面板接口说明

NS5320-54X-SI-48T单板提供3种接口：

• Console串口：即通信串口，默认波特率为115200bit/s，使用RS-232 接口电平，采用RJ45 连接器。该接口用来连接后台终端计算机，以进行系统的调试、配置、维护、管理、主机软件程序加载等工作。

• 10G以太网光口：6个10G以太网光口，采用SFP+连接器。用数据业务上联。

• 千兆以太网电口：48个10/100/1000Mbps电口，可用于提供数据业务接入。

  1.5 LED指示灯说明

NS5320-54X-SI-48T单板上提供6种LED指示灯。其含义如下：

表1-2 NS5320-54X-SI-48T指示灯含义

  1.6 RoHS说明

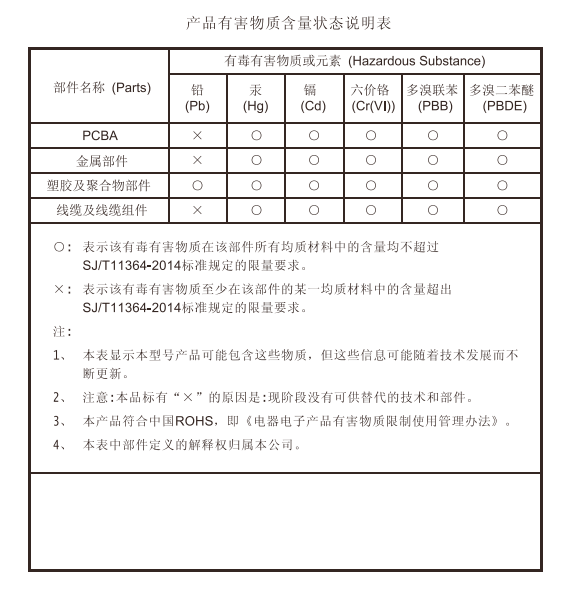

表1-3 NS5320-54X-SI-48T交换机环保说明













     1.7通风散热系统

NS5320-54X-SI-48T的工作环境温度在0~45℃。本设备热设计方面采用风扇抽风，保障设备能在规定的环境下正常工作。其通风散热对流方案如下图1-3所示。

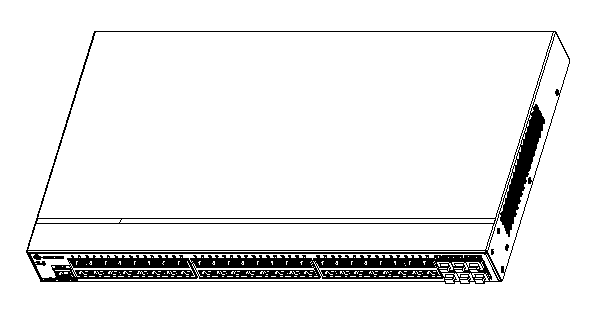

图1-3 NS5320-54X-SI-48T风道示意图



 NS5320-54X-SI-48T风道为右进左出风道，为保证设备正常散热需求设备前后端应保证通风口的空间预留，机箱两侧留足10cm或以上的空间，以确保散热正常进行。定期除尘（建议3个月一次），避免灰尘堵塞机壳进出风口。





2       安装前的准备

2.1安装须知

• 为了避免对人和设备造成伤害，请在安装NS5320-54X-SI-48T交换机前仔细阅读本书的安全建议。

• 以下的安全建议并不涉及所有可能出现的危险情况。

    2.1.1安装安全

• 保持机箱清洁，无尘。

• 不要将设备放在行走区域内。

• 安装和维护时，请不要穿宽松的衣服，或其它可能被机箱挂住的东西。

• 拆卸机箱前，请关闭所有电源，拔掉所有电源和电缆。

    2.1.2搬移安全

• 移动设备前，应关闭所有电源，拆卸所有电源电缆。

• 移动设备时，应注意平衡，避免碰伤腿和脚，扭伤腰。

• 移动设备时，应避免设备与机柜、墙体等其他物体发生碰撞。

• 移动设备时，禁止人手或者汗湿的手套接触设备未喷漆的金属表面。

• 应避免频繁移动设备。

• 搬运设备时，请不要抓住面板，电源把手，走线架，这些地方设计时，未考虑承担整个设备的重量，搬运时抓住这些地方，能引起损坏，甚至伤害您的身体。

    2.1.3电气安全

• 进行电气操作时，必须遵守所在地的法规和规范。相关工作人员必须有相应的作业资格。

• 请仔细检查在工作区域内是否存在潜在的危险，比如电源未接地，电源接地不可靠，地面是否潮湿等。

• 在安装前，要知道所在室内的紧急电源开关的位置，当发生意外时，要先切断电源开关。

• 尽量不要一个人带电维护。

• 需要关闭电源时，一定要仔细检查确认。

• 请不要把设备放在潮湿的地方，也不要让液体进入设备箱体内。

• 不规范、不正确的电气操作可能引起火灾或电击等意外事故，并对人体和设备造成严重、致命的伤害。

• 直接或通过潮湿物体间接接触高压、市电，可能带来致命危险。

• NS5320-54X-SI-48T交换机关闭系统前请确保断开所有的电源线。

• 为了保证人身安全，系统中使用的每个漏电流保护器额定漏电动作电流都必须≤30mA（人体安全电流值为30mA），当系统漏电流总和的两倍＞人体安全电流值30mA时，则系统必须使用2个或2个以上漏电流保护器。

    2.1.4防静电放电破坏

尽管NS5320-54X-SI-48T在防静电方面作了大量的考虑，采取了多种措施，但当静电超过一定容量时，仍会对电路和设备产生巨大的破坏作用。在NS5320-54X-SI-48T连接的通信网中，静电感应主要来源有：室外高压输电线、雷电等外界电场；室内环境地板材料，整机结构等内部系统。

为防止静电破坏，应做到：

• 设备及地板良好接地。

• 室内防尘。

• 保持适当的湿度条件。

• 当人体接触电路板时，应佩戴防静电手腕。

• 在安装各种部件时，如电源模块、风扇模块，必须佩戴防静电手腕。

• 拿电路板时，尽量拿电路板边沿，不要接触元器件和印刷电路。

• 存放单板时，请使用防静电屏蔽袋，请勿将其随意搁置。

• 避免衣服等物品与电路板接触，防静电手腕只能防止身体上的静电对电路板产生的伤害，并不能防止衣服上的静电。

    2.1.5激光安全性

• NS5320-54X-SI-48T交换机满配后带若干光模块，为Ⅰ类激光产品。光纤收发器工作时，应确保端口连上光纤线或用防尘盖塞住，以避免灰尘进入和灼伤人眼。

• 请不要直视光接口。

2.2    安装环境要求

NS5320-54X-SI-48T交换机必须在室内使用，为保证设备正常工作和延长使用寿命，安装场所必须满足下列要求。

    2.2.1机架式安装要求

如果计划将NS5320-54X-SI-48T交换机安装在机框内，需确认机框符合下面的条件：

• 尽量安装在敞开的机框内，如果安装在封闭的机框内，请确认机框很好的通风的散热系统。

• 确认机框足够牢固，能够支撑NS5320-54X-SI-48T及其安装附件的重量。

• 确认机框的尺寸适合NS5320-54X-SI-48T的两侧及前后面板要留有一定的空间，以利于散热。

• 机框接地良好。



 2.2.2   通风要求

• NS5320-54X-SI-48T交换机设备两侧应保证通风口的空间预留，机箱两侧留足10cm或以上的空间，以确保散热正常进行。

• 在连接上各种缆线后，应整理成线束或整理好放置在配线架上，避免挡住进风口。定期除尘（建议3个月一次），避免灰 尘堵塞机壳上的网状散热孔。

    2.2.3温度和湿度要求

• 为保证NS5320-54X-SI-48T交换机正常工作和使用寿命，机房内需维持一定的温度和湿度。如果机房长期处于不符合温、湿度要求的环境，将会对设备造成损坏。

• 处于相对湿度过高的环境，易造成绝缘材料绝缘不良，甚至漏电；有时也易发生材料机械性能变化、金属部件锈蚀等现象。

• 处于相对湿度过低的环境，绝缘片会干缩，同时易产生静电，危害设备上的电路。

• 处于温度过高的环境，则危害更大，会使设备的可靠性大大的降低，长期高温还会影响寿命，加速老化过程。

NS5320-54X-SI-48T交换机对环境的温、湿度要求如下表：

表2-1温湿度要求



• 设备工作环境温、湿度的测量点，指在设备机架前后没有保护板时测量，距地板1.5M高度，并距设备前面板0.4M处的测量数值。

• 极端恶劣工作环境，一般指机房空调系统出现故障时可能出现的环境温度和湿度值。处于极端恶劣工作环境下每次不超过5小时，交换机可恢复正常工作范围。

  2.2.4   洁净度要求

 灰尘对设备运行是一大危害。室内灰尘落在机体上，可以造成静电吸附，使金属接点接触不良，尤其是在室内相对湿度偏低的情况下，更易造成这种静电吸附，不但会影响设备寿命，而且容易造成通信故障。对机房内灰尘含量及粒径要求如   表2-2 。

表2-2 机房内灰尘含量及粒径要求

除灰尘外，设备所处的机房对空气中所含的盐、酸、硫化物也有严格的要求。这些有害物会加速金属的腐蚀和某些部件的老化过程。机房应防止有害气体（如：二氧化硫、硫化氢、二氧化氮、氯气等）的侵入，其具体限制值如   表2-3 。

表2-3机房对有害气体的具体限制值

注意：平均值是一周内的平均值。最大值是在一周内的极限值，每天不超过 30 分钟。

 2.2.5电源  要  求

NS5320-54X-SI-48T使用交流电源时：

交流输入电压：AC 220V±20%，50Hz±10%

    2.2.6系统接地要求

系统联机要求为了保障设备的正常工作，请在联机前，仔细阅读下面注意事项。

良好的接地系统是NS5320-54X-SI-48T稳定可靠运行的基础，是防止雷击、抵抗干扰的首要保证条件。请按设备接地规范的要求，认真检查安装现场的接地条件，并根据实际情况把接地工作做好。

  2.2.6.1安全接地

使用交流电的设备必须通过黄绿色安全地线接地，否则当设备内的电源与机壳之间的绝缘电阻变小时，会导致电击伤害。

  2.2.6.2雷电接地

设施的雷电保护系统是一个独立的系统，由避雷针、下导体和与接地系统相连的接头组成。该接地系统通常与用做电源参考地及黄绿色安全地线的接地是共享的。雷电放电接地仅对设施而言，设备没有这个要求。

 2.2.6.3 电磁兼容接地

出于电磁兼容设计而要求的接地，包括：屏蔽接地、滤波器接地、噪声和干扰抑制、电平参考。上述形成了接地的综合要求。接地电阻要求小于1Ω。NS5320-54X-SI-48T交换机机箱背面有一个接地柱。

    2.3 EMI考虑

各种干扰源，无论是来自设备或应用系统外部，还是来自内部，都是以电容耦合、电感耦合、电磁波辐射等传导方式对设备产生影响。

电磁干扰分为两类：辐射干扰和传导干扰，这是由传播路径的类型来定的。

当一个器件发射的能量，通常是射频能量，通过空间到达敏感器时，称为辐射干扰。干扰源既可以是受干扰系统中的一部分，也可以是完全电气隔离的单元。传导干扰的产生是因为源与敏感器之间有电磁线或信号电缆连接，干扰沿着电缆从一个单元传到另一个单元。传导干扰经常会影响设备的电源，这可以通过滤波器来控制。辐射干扰能影响设备中的任何信号路径，其屏蔽有较大难度。

• 要对供电系统采取有效的防电网干扰措施。

• 交换机保护地最好不要与电力设备的接地装置和防雷接地装置合用，并尽可能相距远一些。

• 远离强功率无线发射台、雷达发射台、高频大电流设备。

• 必须采用静电屏蔽方法。

    2.4光纤联机注意事项

光纤连接前，应注意认清光连接器类型和光纤的种类是否与所导用的光接口类型相符。并且检查光模块、光纤、光笼子上的防尘塞，在上机使用前严禁取掉防尘塞。

2.5安装操作提示

在安装开始前，先仔细阅读本使用手册中的相关章节或参加相关技术培训；然后，准备好安装所需的材料、工具和相关用品；同时，准备好适合的安装场地，以便安装调试。

在安装过程中，必须使用包装箱内附带的专用机架安装角铁和螺丝钉；必须使用合适的安装工具，保证安装稳固、可靠；必须穿着合身的防静电服装和佩戴防静电手环、手套，以免损坏交换机；必须使用合格的、规格正确线缆和接头，并按标准制作线缆；必须注意安装环境存在的潜在危险，做好防护措施，避免意外伤害。

在安装完成后，注意清理安装现场，保持干净、整洁；注意在交换机通电前将交换机进行有效的接地；要定期对所安装的交换机进行维护，以延长交换机的使用寿命。

    2.6安装准备

2.6.1安装工具及材料

表2-4 工具仪表请单



NS5320-54X-SI-48T设备不附带工具仪表，工具需要自己准备。

 2.6.2安全警告

A级声明

根据标准GB9254-2021《信息技术设备的无线电骚扰限值和测量方法》要求，信息技术设备分为A级ITE和B级ITE两类。

A级ITE是指满足A级限值但不满足B级限值要求的那种信息技术设备。

注：对于这类设备不应限制其销售，但应在其有关的使用说明中包含如下内容的声明：

B级ITE是指满足B级骚扰限值要求的那种信息技术设备，主要在生活环境中使用。

注：生活环境是指那种有可能在离相关设备10m远的范围内使用广播和电视接收机的环境。



3   设备安装

• 在进行NS5320-54X-SI-48T安装前，请确认已经阅读第2章及本章的内容。

• 第2章的要求已经满足。

     3.1安装确认

在安装之前要对设备的安装位置、组网方式、供电及走线等要有周密的计划和安排。

在安装前请确认以下：

• 安装处能否提供足够的风流通过产品。

• 安装处是否已符合好电源和气流要求。

• 安装处是否已布置好电源和满足对电流要求。

• 安装处是否已布置好相关网络配线。

    3.2安装机柜

 3.2.1   注意事项

安装机柜时，请注意以下：

• 机柜底座与地面固定的所有膨胀螺丝安装完全，按照由下到上大平垫、弹垫、螺母的顺序紧固，且底座安装孔与膨胀螺丝配合应良好。

• 机柜安装完成后，应该稳定不动。

• 机柜安装完成后应与地面垂直。

• 机柜与机房内其它机柜并柜时，要对齐成直线，误差应小于5mm。

• 机柜前后门应安装，且开、关顺畅，门锁开关正常，钥匙齐全。

• 机柜内和各单板上应无多余和非正规标签。

• 假拉手条应安装完全。

• 机柜内各设备的固定螺丝应紧固、齐全，螺钉型号统一。

• 设备各单板安装牢固，面板紧固螺丝应拧紧。

• 机柜顶部或底部的所有出线口要装防鼠网，所留缝隙不大于1.5cm 的直径，防止老鼠或其它小动物进入机柜内。

• 机柜内必须配备防静电手环。

 3.2.2   安装简要步骤

1. 在安装机柜之前首先对可用空间进行规划，机柜前后门均要保留足够的维护操作空间。
2. 按规划把机柜安装在指定位置，并固定好。
3. 安装上相应的线槽和连接线。
4. 根据一架一机或一架多机的情况，在机架上相应的位置装上托盘和起线层。

    3.3在机柜上安装

 3.3.1   注意事项

 安装时，请注意以下几点：

• 应使用对应颜色的电源线连接对应的接线柱上。

• 应确保连接后的电源连接线接触良好。

• 交换机机身不要放置重物。

• 在设备周围有足够的通风空间（10厘米以上），以确保良好的散热，请勿堆砌放置。

• 交换机工作地点远离强功率无线电发射台、雷达发射台、高频大电流设备；必要时采取电磁屏蔽的方法，如接口电缆采用屏蔽电缆。

• 接口电缆要求在室内走线，禁止户外走线，以防止因雷电产生的过电压、过电流将设备信号口损坏。

  3.3.2安装挂耳到交换机

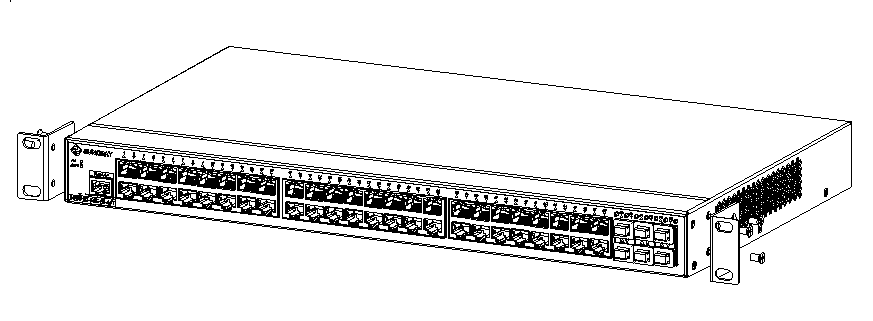

 安装挂耳到设备时，将挂耳的长边贴近设备，挂耳的安装孔与设备侧面的螺钉孔对齐，如   图 3-1 所示。



图 3-   1  安装挂耳到交换机









3.3.3   交换机安装到19英寸标准机柜中

NS5320-54X-SI-48T交换机满足IEC标准尺寸，可以安装在19英寸标准机柜里。在安装时，先安装好随交换机配送的附件，如下图所示：

1)请操作者佩戴防静电腕带。需确保防静电腕带与皮肤良好接触，并确认防静电腕带已经良好接地。

2)检查并确认挂耳已固定在交换机两侧，具体安装方法请参见3.3.2安装挂耳到交换机。

3)将浮动螺母安装到交换机安装位的立柱方孔上。

4)一位安装人员用手托住交换机的底部，根据实际情况和挂耳的安装位置，沿机柜移动交换机至合适的位置。

5)另一位安装人员用M6螺钉将交换机通过挂耳固定在机架上，保证位置水平并牢固。

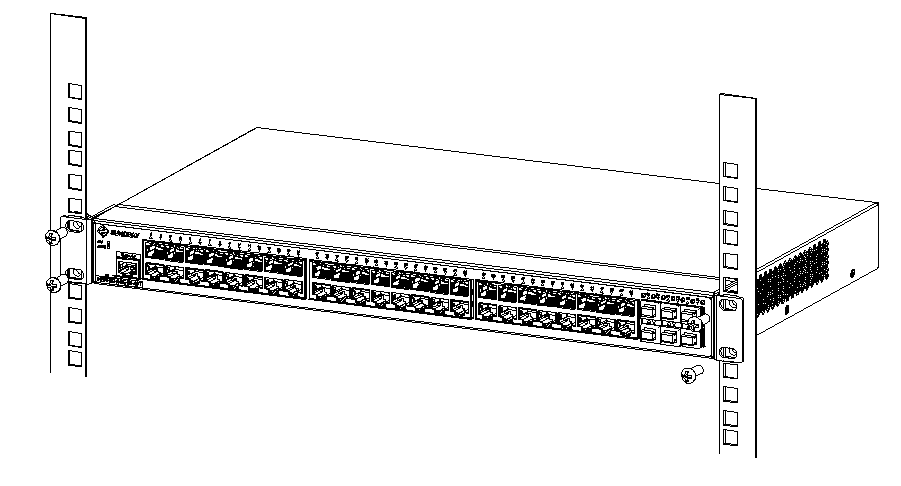

图 3-   2  安装挂耳到设备电源侧的示意图

 3.4将交换机安装在桌面上

如果用户并不具备19英寸标准机柜，此时，经常用到的方法就是将交换机放置在干净的工作台上，此种操作比较简单，具体安装过程如下：

1)小心地将交换机倒置。用干燥的软布清洁设备底板上的圆形压印区域，确保没有油污或灰尘吸附。

2)将附件内提供的4个脚垫黏贴在交换机底面四角的定位钢印内。

3)将交换机正置，放在桌面上，以确保交换机周围的空气能够良好地流通。

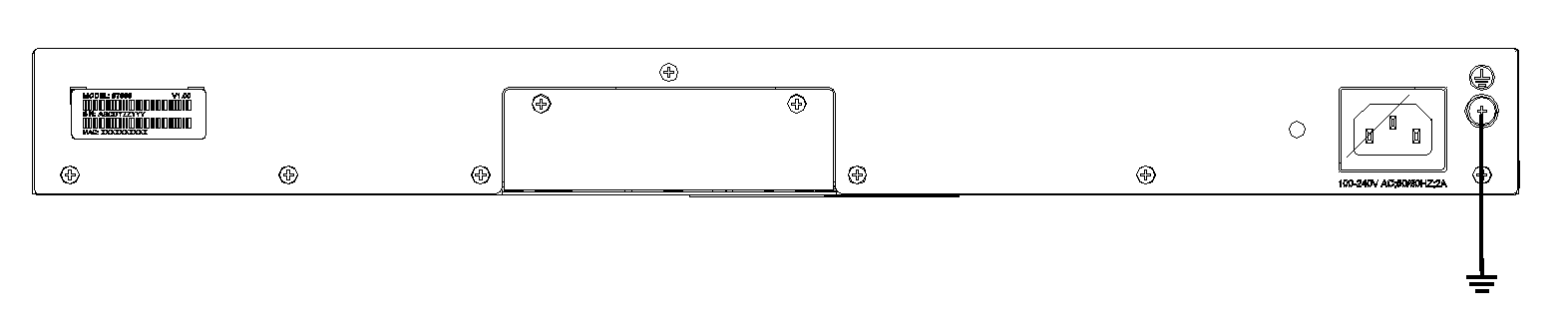

     3.5连接系统接地

本设备背面有保护地PGND ，首先接到机柜的接地端子上，然后机柜的接地端子连接到机房的接地排。如果机房接地排分为数字地接地排和模拟地接地排，则PGND 接到机房的模拟地。

 3.5.1   注意事项

• 接地线截面积根据可能通过的最大电流负荷确定。应采用良导体导线。

• 不能使用裸导线布放。

• 接地电阻值:联合接地的电阻值应小于1Ω。

  3.5.2   接地的简要步骤

1. 松开设备后接地柱上的螺丝。
2. 将接地线缆的端子卡在接地柱上。
3. 用十字螺丝刀将接地螺丝锁紧。
4. 将接地线的另一端接到机柜的接地端子上。







3.6连接对外接口线缆

 3.6.1   注意事项

• 应正确区分单模或多模光纤线和接口。

• 应避免在接头处小曲率弯曲。

 3.6.2   连接的简要步骤

1. 将配置以太网电缆线的RJ45座一端连到设备板的以太网接口上，另一端连到网管或控制终端设备上。
2. 将配置串口电缆线的RJ45座一端连到设备板串口接口上，另一端连到网管或控制终端设备上。
3. 根据线卡面板标识，将单模或多模光纤插入相应的接口。
4. 依次完成各板的电缆线和光纤线。

    3.7捆扎电缆

    3.7.1注意事项

• 捆扎电源线和电缆应注意美观，弯曲半径应大于电缆外径5倍以上；经常插拔的电缆，应电缆外径7倍以上。

• 捆扎光纤线时，应使得插头处的光纤线最小弯折半径大于30mm。

• 捆扎光纤线和电缆线时，不能扎的太紧，以免压迫线缆，影响线缆使用寿命和传输性能。

    3.7.2捆扎的简要步骤

1. 将各板光纤线和电缆线的下垂部分束起，并按方便程度引至机箱两侧。
2. 在机箱两侧，将光纤线和电缆线固定于机柜理线环或线槽。
3. 对于电源线，捆扎时应紧贴机箱下方延伸，并尽量保持走直线。

    3.8安装后检查

    3.8.1机柜检查

• 确认外部供电是否与机柜配电盘匹配。

• 设备安装后，检查前、后机柜门是否能关上。

• 确认机柜已完全固定，不会发生移动和倾倒。

• 确认设备已在机柜内安装固定好，所有线缆也固定在机柜上。

    3.8.2电缆连接检查

• 确认光纤线和电缆线与接口相匹配。

• 确认电缆捆扎方式正确。

    3.8.3电源检查

• 确认电源线接触良好，并符合安全要求。

• 打开电源开关，确认电源模块可以正常工作。

4     安装中常见故障处理

    4.1安装故障排查通用流程

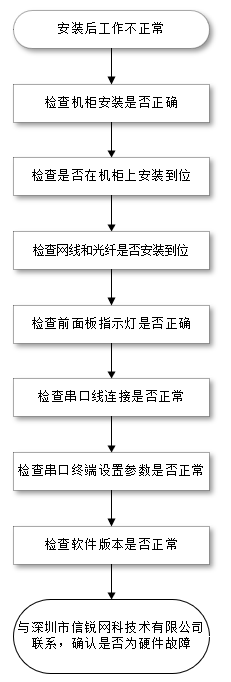

图4-1 安装故障排查流程图





5 配置指南



 5.1 WEB 登录

注意：只限于交换机工作在胖模式下，瘦模式由 NAC 统一管理

第一次登录时，请确认以下几点：

• 交换机已正常加电启动，任一数据端口已与管理主机相连；

• 管理主机已正确安装有线网卡及该网卡的驱动程序、并已正确安装IE 6.0或以上版本 的浏览器；

• 设置PC本地连接IP地址为192.168.1.X，X为2～254中任意整数，子网掩码为： “255.255.255.0，默认网关为192.168.1.10，如图5-1所示。

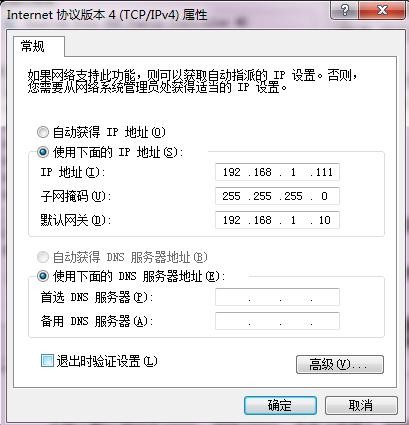

图5-1 本地连接



为保证您更好地体验Web页面显示效果，建议您将显示器的分辨率调整到1024×768或以  上像素；

打开浏览器（建议Firefox或Chrome浏览器），在地址栏中输入交换机默认管理地址：2.6版本前为 http://192.168.1.10，2.6以及之后版本为https://192.168.1.10；

输入默认用户名admin，密码admin，点击“立即登录”；

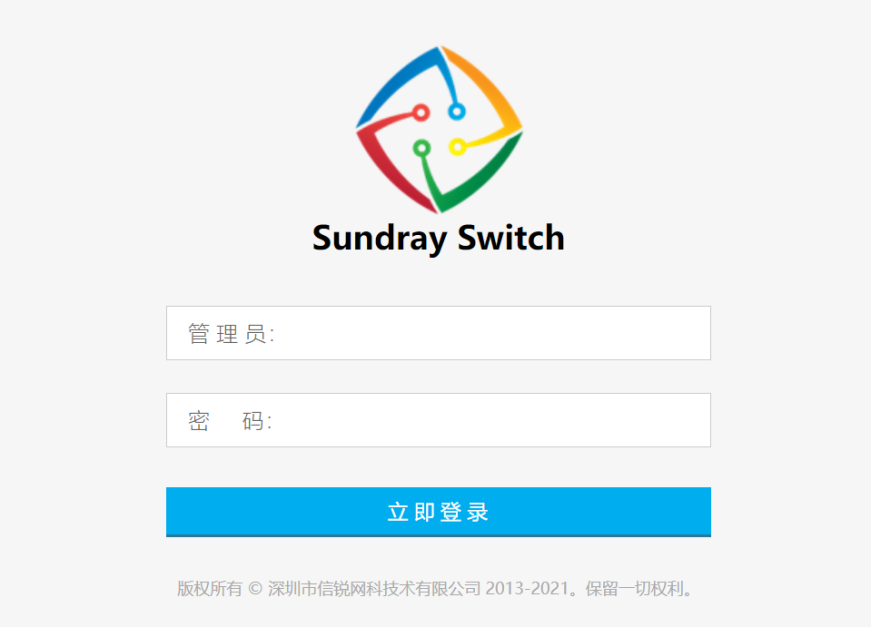

图5-2 登录

登录交换机管理界面首页，如图5-3所示。点击主页左侧的主菜单栏即可进行相应功能的配置。

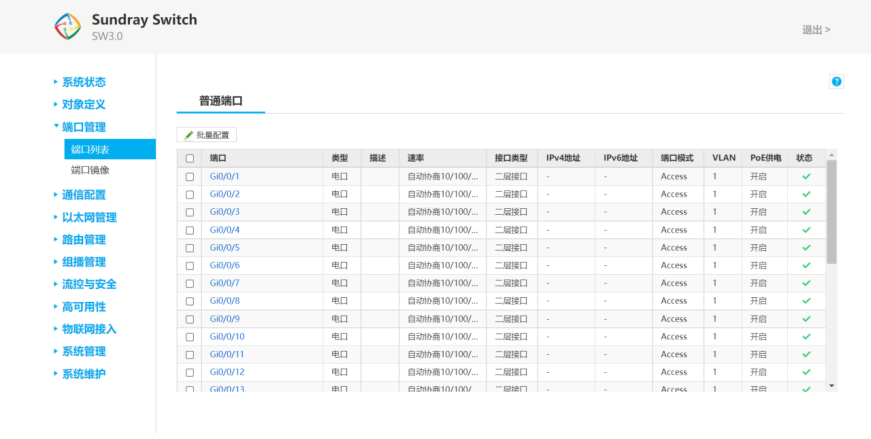

图5-3 交换机管理界面
