1产品介绍

1.1型号配置

安吉斯点型光电感烟火灾探测器JTY-GD-CA2001产品是信锐技术物联网生态圈产品，开关量（干节点）输出。探测器能准确检测烟雾，当烟雾浓度超过报警门限时，探测器报警并输出干节点信号经采集设备向平台进行报警，且具备自检按键功能。探测器内置蜂鸣器，报警后发出高分贝的声响。可用于数据中心、机房、弱电间、通信机房、通信机柜等场景，为智慧机房提供专业的保护。

1.2规格参数



1.3产品外观

产品正面

产品示意图

1.4安装指导

1、环境要求

工作温度：-10℃～+50℃

相对湿度：≤95%，无冷凝

注意：不宜适用场所

A.正常情况下有烟滞留的场所；

B.有较大粉尘、水雾、蒸汽、油雾、腐蚀气体的场所；

C.相对湿度大于95%；

D.通风速度大于5m/s。



2、机械安装

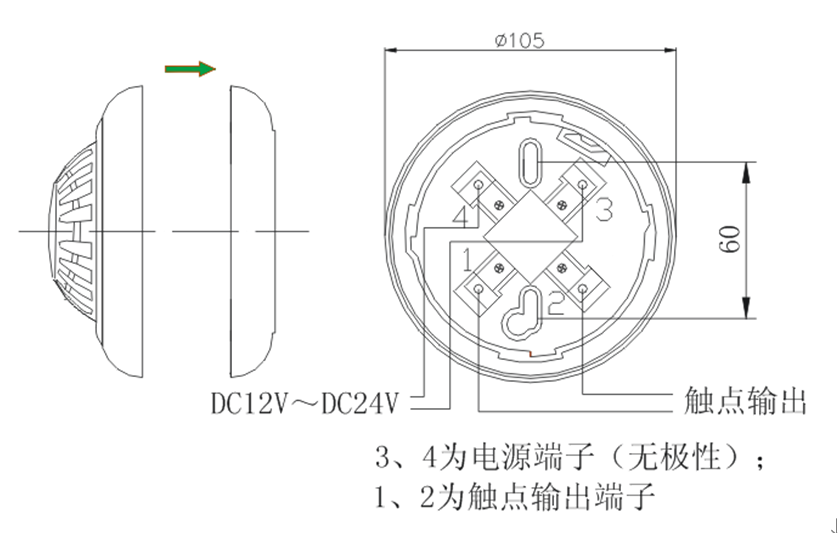

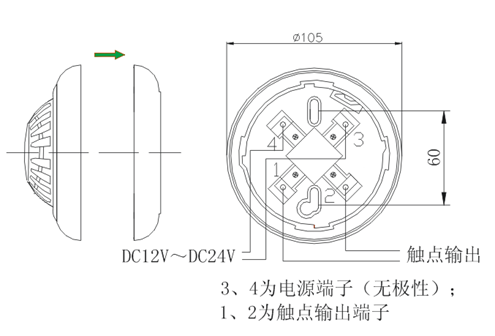

 1、在天花板上或者安装底座支架上，相距43～62.5mm的位置上打两个Φ5mm的安装孔，用膨胀塞和螺钉固定报警器底座，连接电源线和输出线。将探测器按正确方向扣在底座上，压下后顺时针方向旋紧。接通电源即可工作。接线下图所示。

3、接线说明

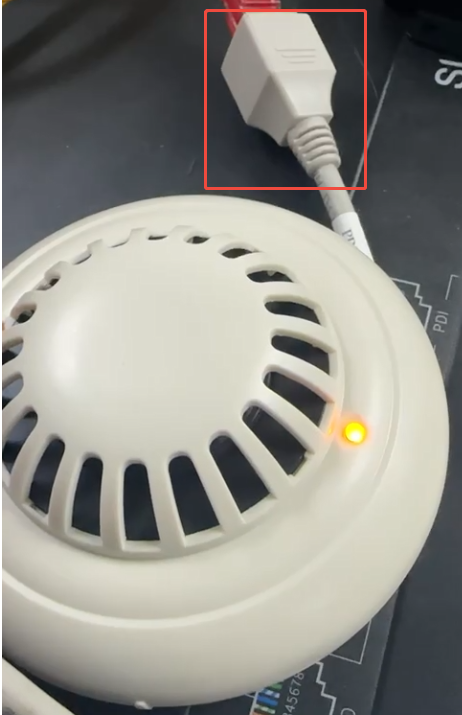

设备出厂自带一根网口转接线头，内部已经用冷压端子将电源（3、4）和干接点（1、2）端子接好线，安装时，将标准直通网线的一端插入转接头子的 RJ45 接口，网线另一端插入采集主机PDI接口，网口线序如下图：

接采集主机供电距离不超过30米。

4、功能说明

自检功能：按下检测按钮，红灯黄灯交替闪烁,蜂鸣器常鸣,1、2触点输出端有信号输出,放开检测按钮后恢复正常。

报警方式：指示灯（红色）、蜂鸣器响、继电器（无源信号常闭）；

监视状态：每隔10秒指示灯闪烁一次；

故障状态：当探测器报污染故障时，黄色指示灯常亮。

报警状态：红色指示灯常亮，蜂鸣器鸣叫、继电器动作。



1.5注意事项

1、保护面积：空间高度在6米以下时，保护面积为60平方米。

2、不适用场景

A.正常情况下有烟滞留的场所；

B.有较大粉尘、水雾、蒸汽、油雾、腐蚀气体的场所；

C.相对湿度大于95%；

D.通风速度大于5m/s。



2  配置指导

2.1  设备上线

2.1.1 向导自动识别激活上线操作

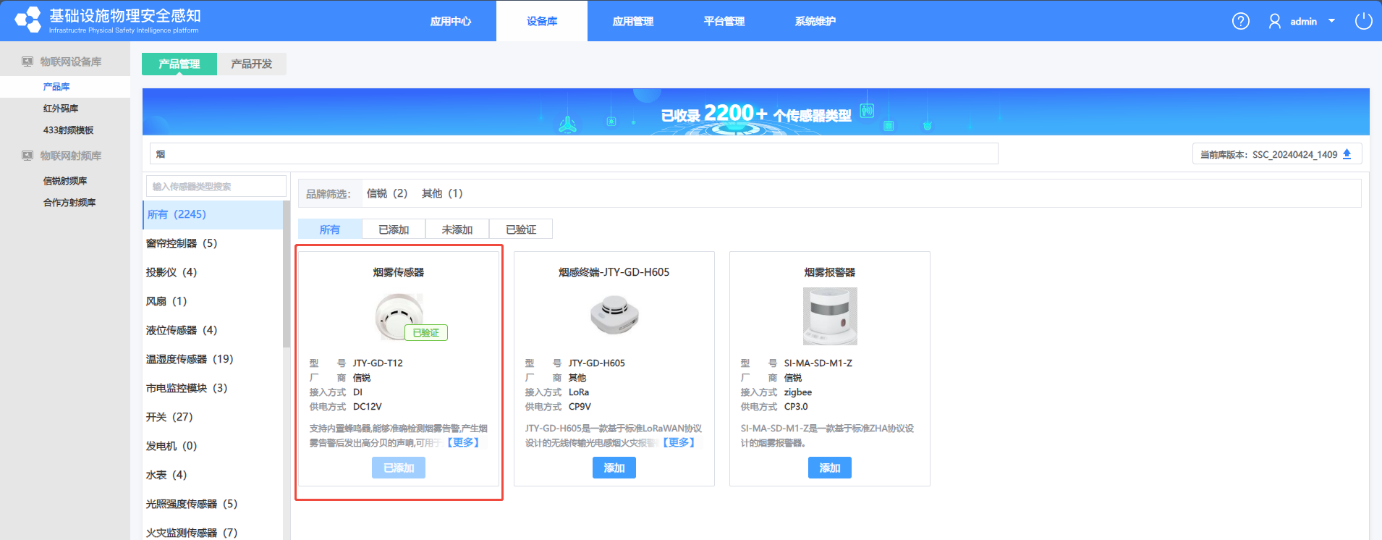

1、在IPSIP平台的 “设备库-产品库”中添加传感器

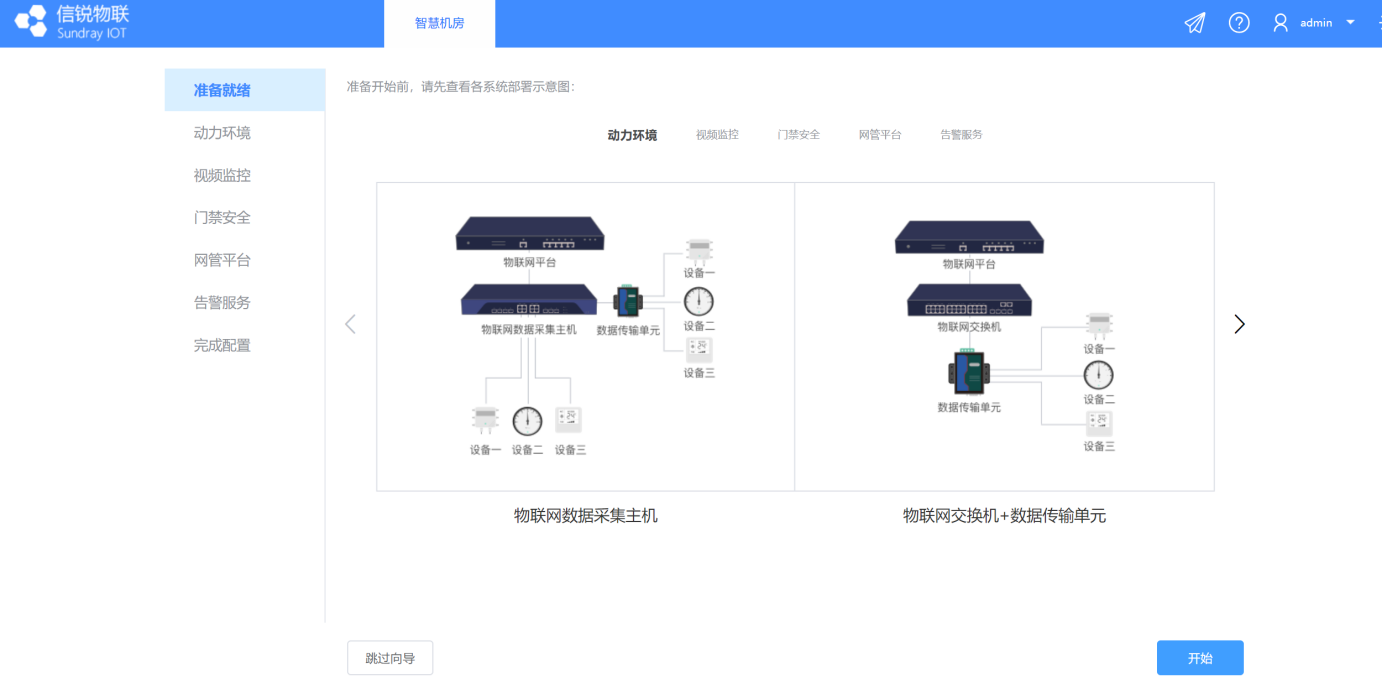

2、物联网平台初始页面【应用中心】点击智慧机房应用，进入智慧机房全向导模式。

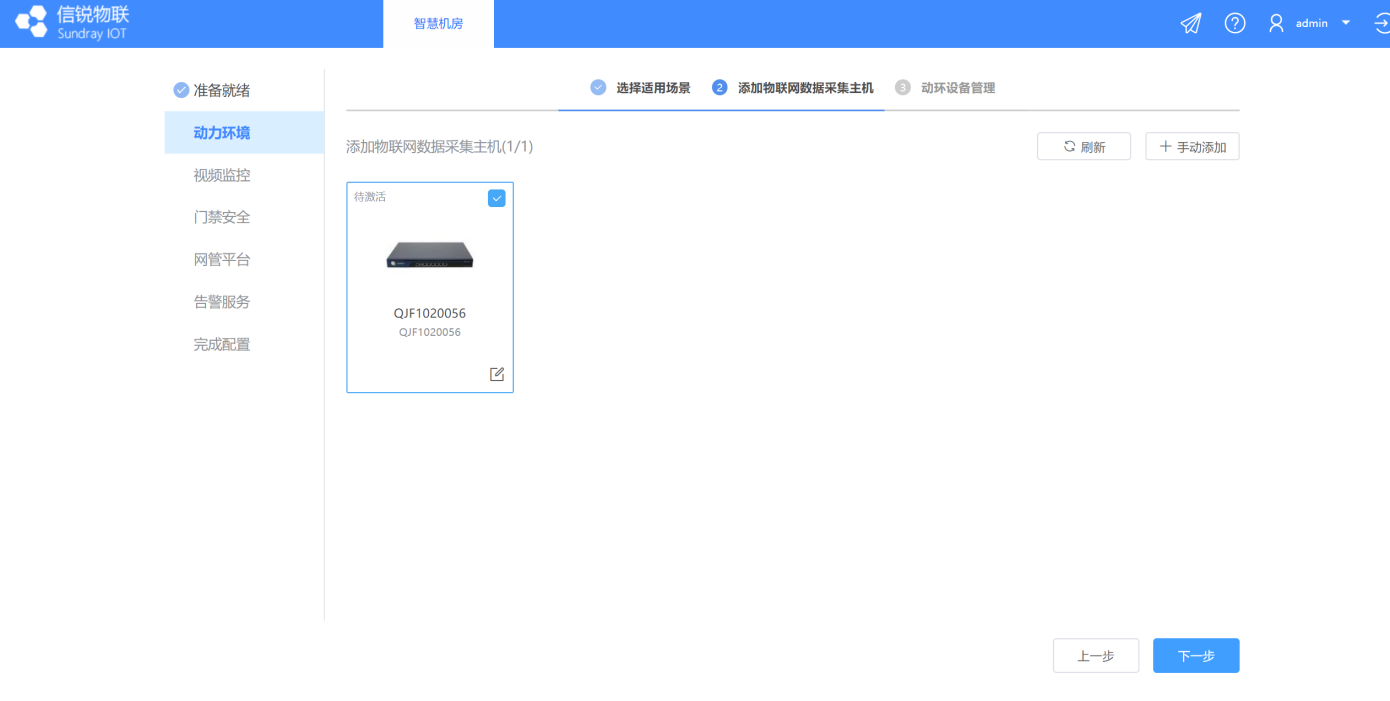

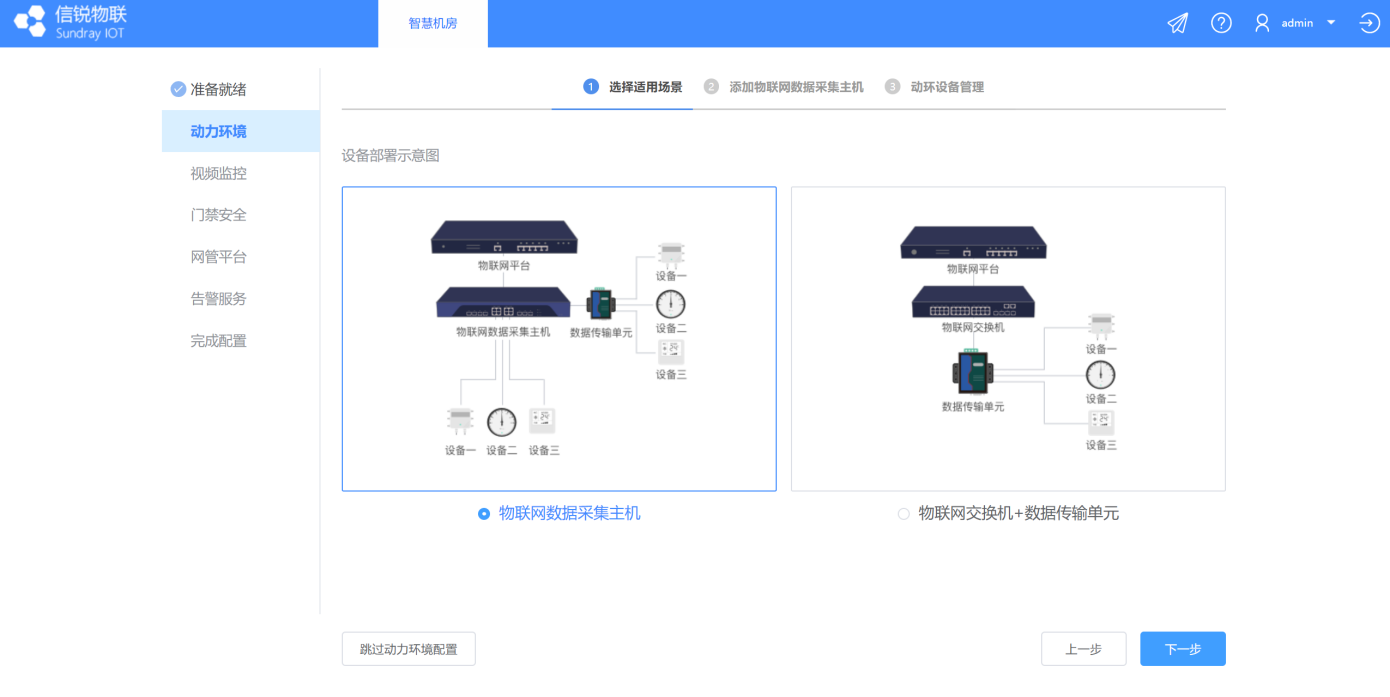

3、点击开始，进入动力环境系统，选择物联网数据采集主机模块，点击下一步。

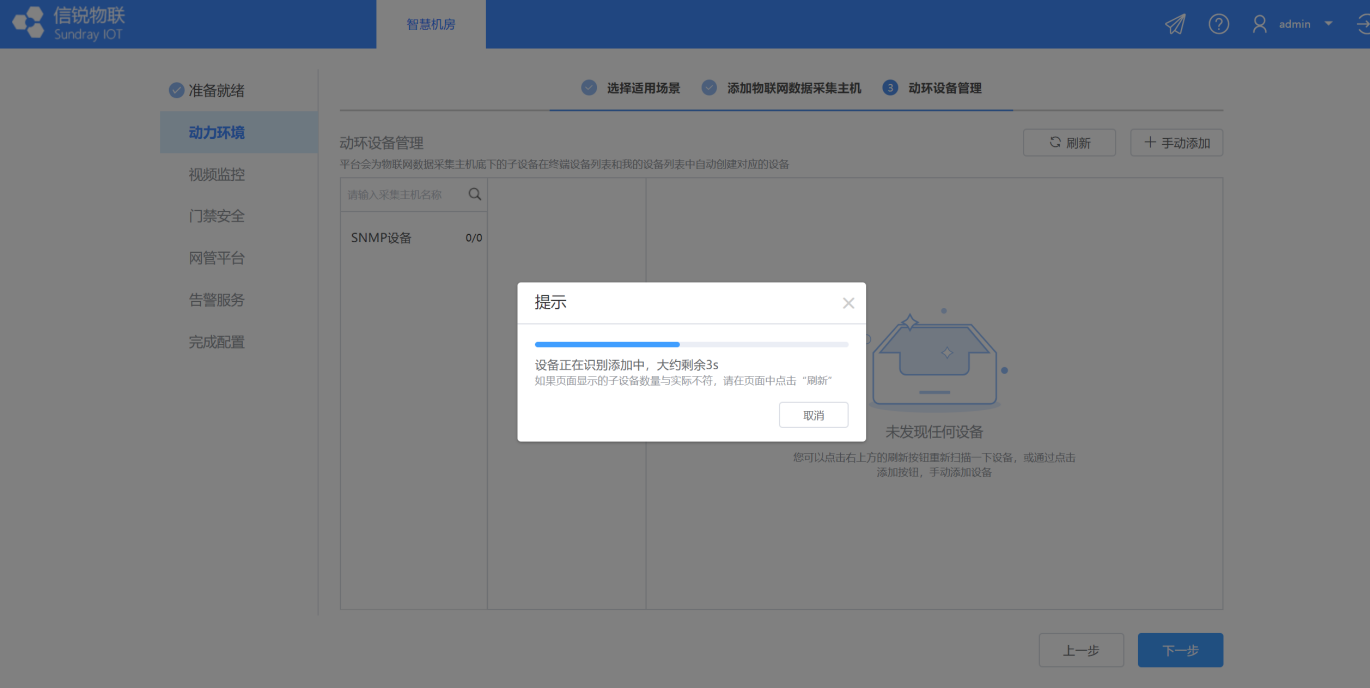

4、此页面可以看到待激活的物联网采集主机，如果没有看到待激活的采集主机，刷新一下，勾选上需要激活的采集主机，点击下一步，平台会提示设备正在识别添加中，即正在识别已经正确接到采集主机上面的传感器设备。

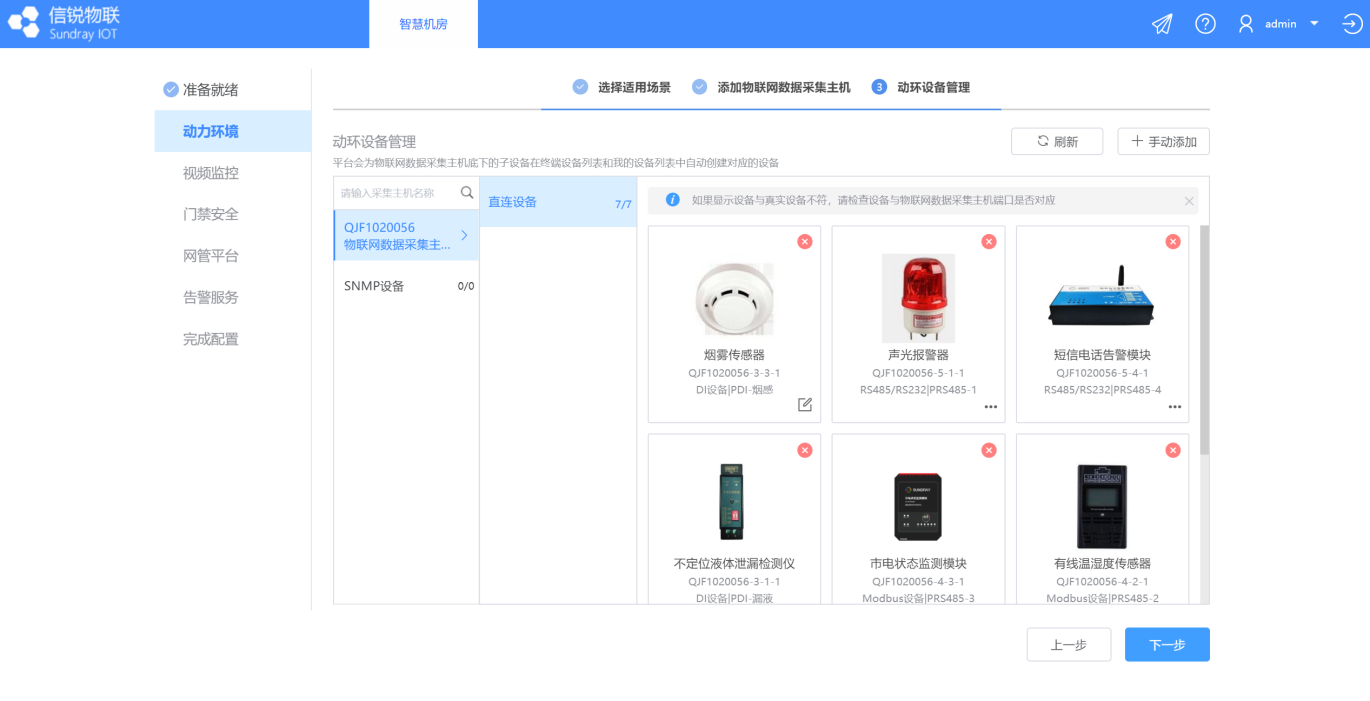

5、识别完成后，进入动环设备管理页面，可以看到已经识别出了接到物联网采集主机对应接口类型的干接点、485类型等设备，如果有没识别到的传感器设备，刷新一下或者检查设备与物联网采集主机端口类型是否对应。

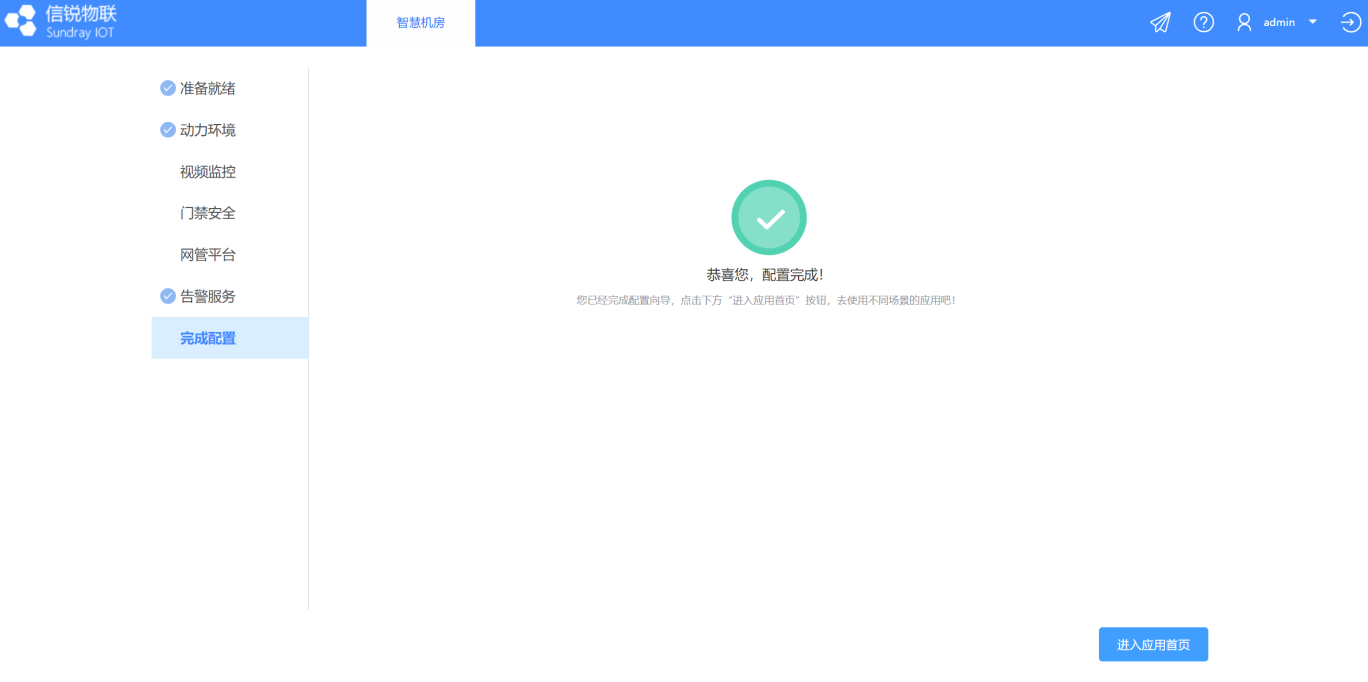

5、一直点击下一步，跳过其他模块环节，一直到点击进入应用首页，在【设备管理】-【我的设备】可以看到刚刚已经激活完成的传感器，在【设备管理】-【终端接入】可以看到已经激活上线的硬件设备。



2.1.2 手动添加激活子设备操作

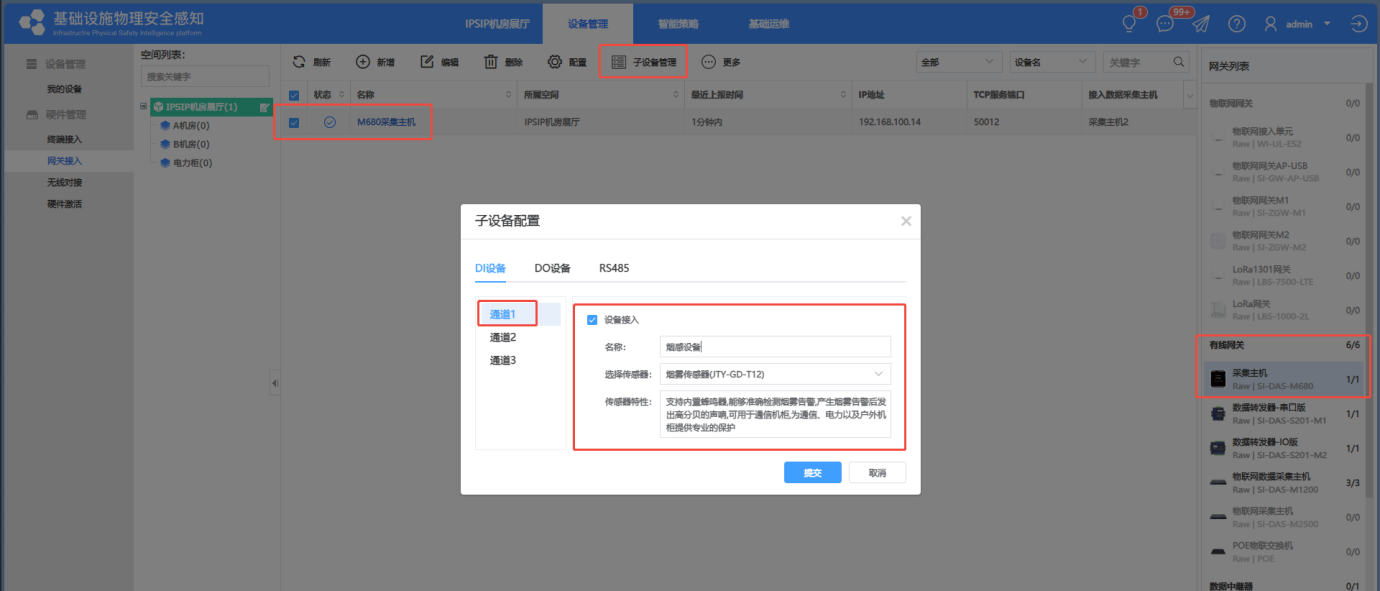

1、在网关接入界面，点击采集主机，子设备管理功能，找到DI设备选型，开启通道接入功能，选择设备“烟雾传感器”，输入自定义名称，激活真实设备

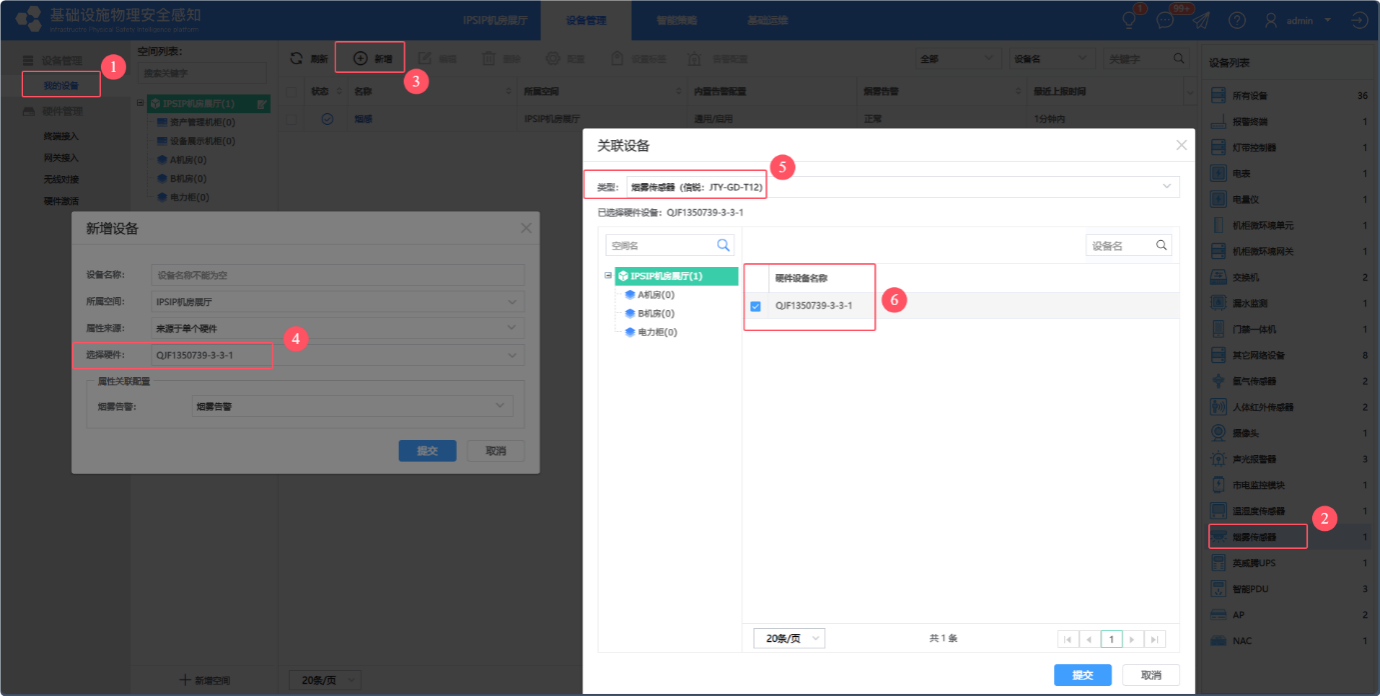

2、在设备管理-我的设备界面，选择烟雾传感器类型，然后选择新增虚拟设备，硬件选择烟雾传感器，选择第1步激活的真实设备，点击提交，就能添加烟感的虚拟设备，查看烟雾传感器的告警状态。

2.2使用说明

2.2.1 通讯方式

          通讯方式采用干接点协议通信

2.2.2上线后平台查看上报数据

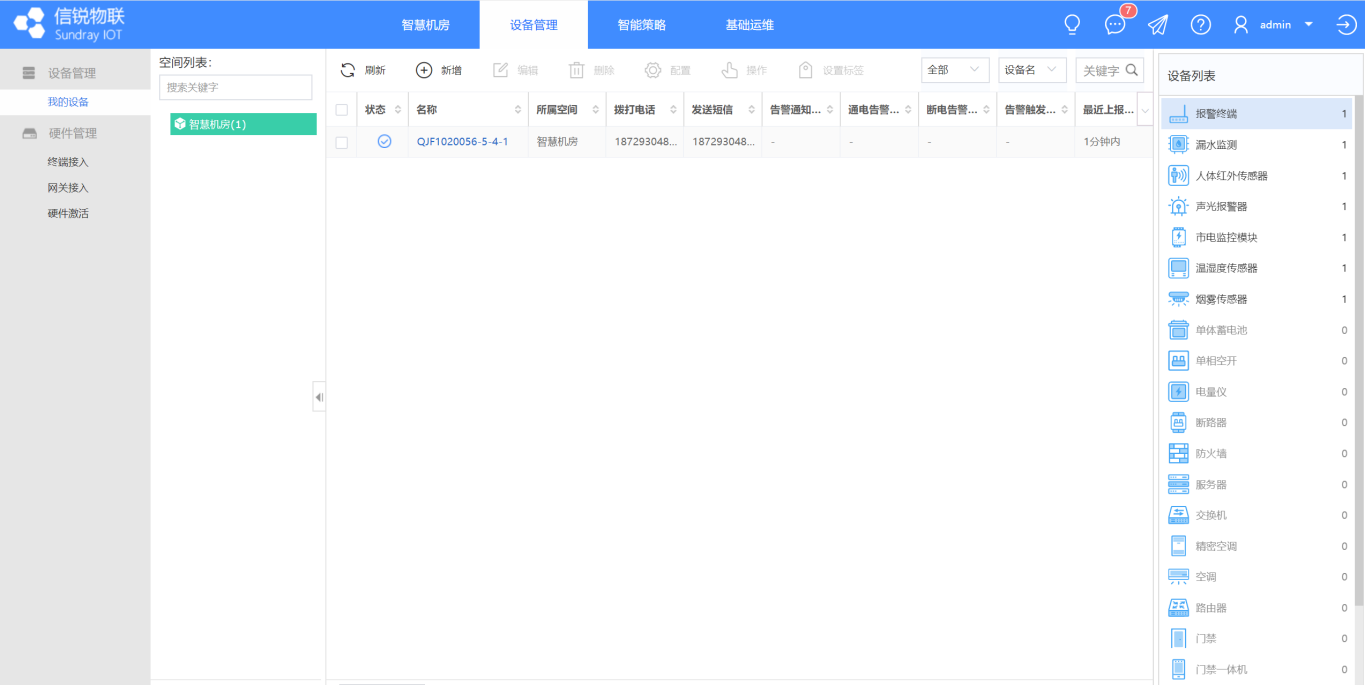

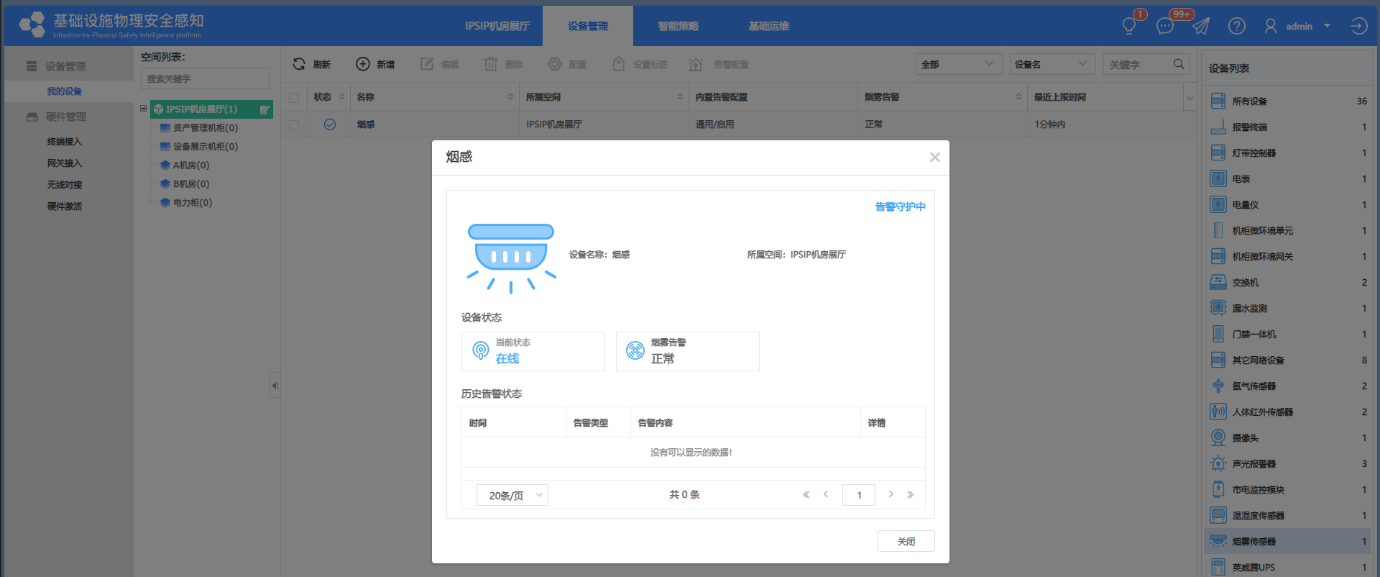

在 “设备管理-我的设备”界面中，右侧选择“烟雾传感器”设备类型，可以查看已经发现激活的烟雾传感器设备列表，点击列表中的设备名称，可以弹出具体的设备详情界面如下图所示。



3   产品升级

不支持ota升级
